SPOTTER 4500 Weldman

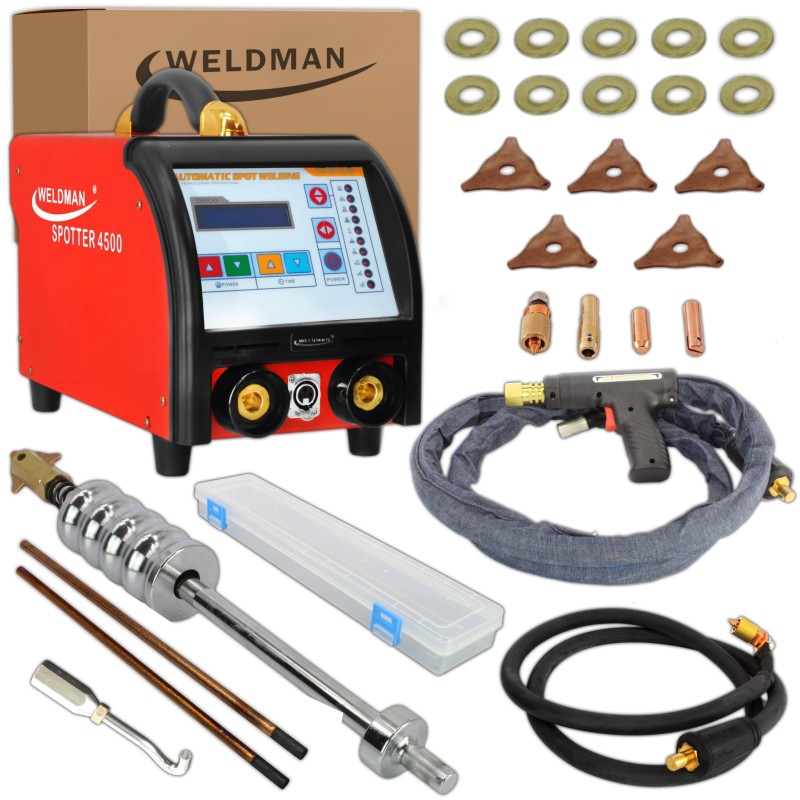

EQUIPAGGIAMENTO STANDARD

• Spotter saldatore 4500
• Cavo di lavoro con spina (DX50) e impugnatura di lavoro (pistola) 2,2 m
• Cavo di terra con una spina (DX50) e un terminale di terra da 2 m
• Cavo di alimentazione senza spina 2,2 m
• Punzone a pistola con impugnatura per rondelle triangolari
• Rondelle tonde da 12 mm: 10 pz.
• Rondelle triangolari: 5 pz.
• Elettrodo per rondelle tonde
• Elettrodo per spremere le irregolarità
• Portaelettrodo in carbonio
• Elettrodi di carbonio L = 300 mm 2 pz.
• Un gancio per martello cinetico per rimuovere le rondelle tonde
• La fine della messa
• Cassetta degli attrezzi per materiali di consumo

SPOTTER SALDATORE 4500

Una saldatrice controllata da microprocessore progettata per la lavorazione della lamiera:

• Sotto forma di saldatura unilaterale,
• Estrazione (mediante saldatura di elementi di varie forme),
• Taglio e riscaldamento con elettrodo di carbonio.

PANNELLO DI CONTROLLO AVANZATO:

• 10 diverse modalità di funzionamento,
• Display monocromatico,
• Regolazione dei valori di corrente e di tempo nonché selezione dello spessore del materiale saldato.
• Selezione dello spessore del materiale saldato.

La saldatrice è uno strumento estremamente efficiente, senza problemi e facile da usare.

Lo spotter è ampiamente utilizzato, soprattutto nelle carrozzerie. Certamente, sarà perfetto nelle mani di specialisti esperti.

DATI TECNICI:

• Codice:  106 135
• Tipo di dispositivo:  SPOTTER 4500
• Tensione di alimentazione [V]  : 400
• Potenza della corrente di alimentazione [kVa]:  10,9
• Corrente di alimentazione [A]:  20-60
• Corrente di saldatura [A]:  200-3500
• Tensione di saldatura [V]:  2,5-12
• Regolazione del tempo di saldatura [s]:  0,1-9,9
• Massimo spessore del materiale saldato [mm]:  0,6-1,0
• Classe di protezione [IP]:  21
• Le dimensioni della saldatrice [cm]:  37x20x27
• Peso della saldatrice [kg]:  20

LIVELLO DI SICUREZZA

L'IP definisce il grado di resistenza del dispositivo all'ingresso di contaminanti solidi e dell'acqua. IP21 significa che il dispositivo è adatto per funzionare in ambienti chiusi.

RISCALDARE LE ESTREMITÀ

Modalità operativa 02-03-04  e quindi impostare lo spessore del materiale, il tempo di saldatura e la corrente. Quindi posizionare la pistola nel punto selezionato e premere il grilletto per saldare la punta.

Usando un punzone con un gancio, ripariamo la superficie. Dopo la riparazione, ruotare il punteruolo con il gancio di ca. 90° per strappare la rondella.

SALDATURA DI LAMIERE SU UN LATO

Modalità di funzionamento 05  e quindi impostare lo spessore del materiale da saldare, il tempo e la corrente di saldatura.

Modalità di funzionamento 07 per  frantumare le irregolarità create dopo aver tirato la lamiera nella pistola, posizionare l'elettrodo per frantumare le irregolarità, lo spessore del materiale e la corrente di saldatura con una chiave e iniziare a saldare come sopra.

Modalità di funzionamento 08  Saldatura a sovrapposizione di lamiere Nella pistola, posizionare il supporto dell'elettrodo di carbonio e l'elettrodo di carbonio utilizzando una chiave di montaggio, impostare lo spessore del materiale e la corrente di saldatura.

SALDATURA DEL FILO CORRUGATO

Modalità operativa 06 e quindi impostare lo spessore del materiale, il tempo e la corrente. Posizionare la pistola nel pozzetto del filo ondulato e premere l'elettrodo sul filo con un angolo di 90°. Premendo il grilletto della pistola, saldiamo il filo alla superficie. Usando un manico a pettine o un punzone con un gancio, riparare la superficie.

CRUSPING-RISCALDAMENTO-DIMINUZIONE

Modalità operativa 09 e impostiamo solo lo spessore del materiale e la corrente di saldatura. Muoviamo l'elettrodo con un movimento circolare, riscaldando la superficie. Dopo la finitura, raffreddiamo la superficie con materiale umido o aria compressa.

LAVORAZIONE CON VENTOSA MECCANICA

L'estrazione della lamiera può essere utilizzata con l'utilizzo di un punzone con ventosa meccanica. Per fare ciò, avvitare la ventosa nel punzone. Quindi mettiamo la ventosa sul telo e estraiamo meccanicamente il telo. Dopo aver completato il lavoro, svitare la ventosa dal percussore.

VERSATILITÀ DI APPLICAZIONE

La saldatrice è in grado di gestire la saldatura su un lato, l'estrazione e il taglio di vari elementi di carrozzerie

EFFICIENZA

La tecnologia e il display moderni garantiscono un'impostazione dei parametri rapida e precisa.

COMFORT DI LAVORO

Il display intuitivo che permette di selezionare la modalità di funzionamento, così come gli interruttori di regolazione del tempo di saldatura e della corrente consentono di scegliere i parametri in base alle proprie esigenze.

SICUREZZA

Il dispositivo è protetto da un sistema di protezione contro il surriscaldamento che interrompe il circuito del dispositivo quando viene rilevato un problema. Dopo alcuni minuti, il dispositivo si raffredda ad una temperatura che ne consente la riaccensione automatica.
