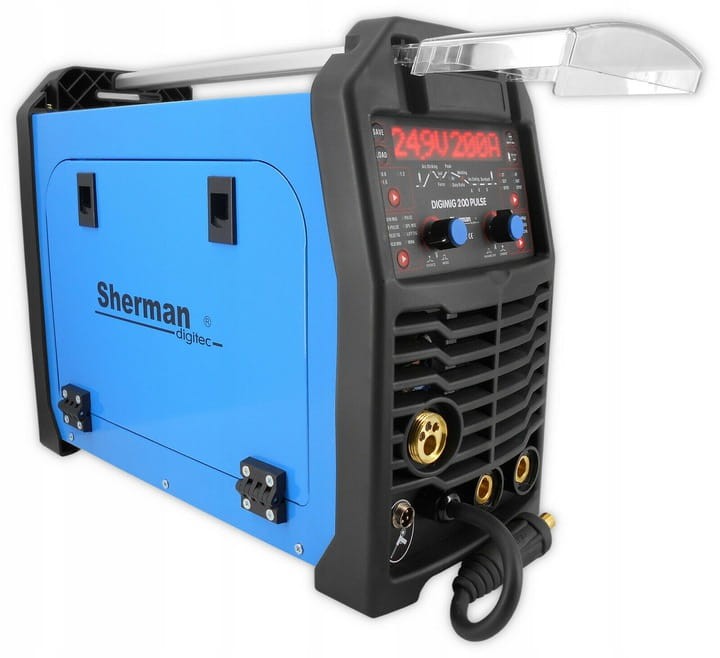

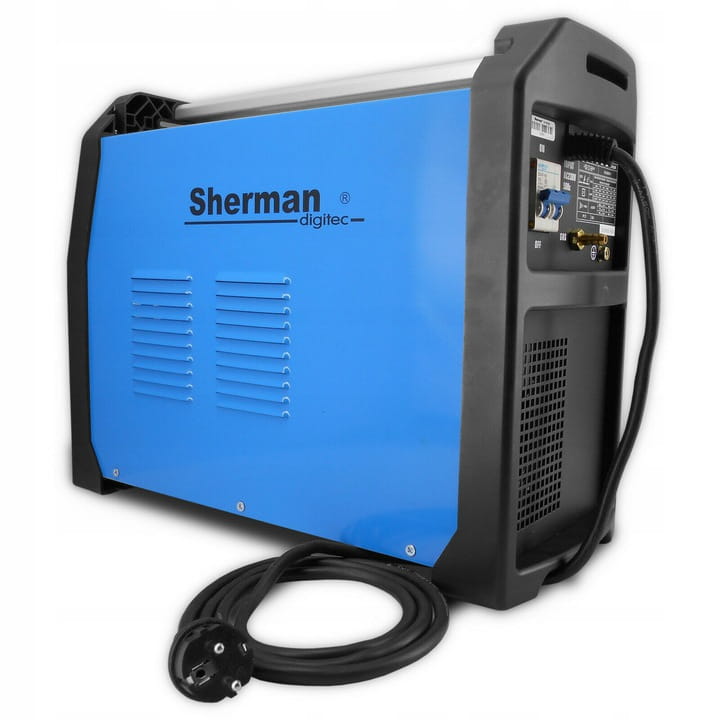

Saldatore Inverter Sherman DIGIMIG 200 Pulse

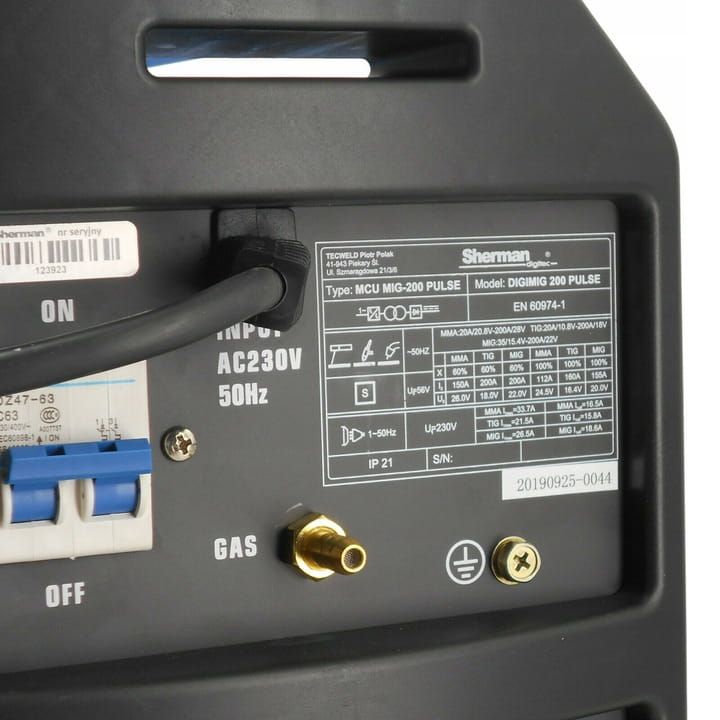

Marchio: SHERMAN | Metodi di saldatura: MIG / MAG, MMA, TIG DC, BRASATURA Alimentazione: 230V | Corrente di saldatura: 200A Efficienza: 60%

La saldatrice sinergica DIGIMIG 200 PULSE viene utilizzata per la saldatura manuale di acciaio e metalli non ferrosi.

Permette metodi di saldatura:

• MMA (elettrodo rivestito),
• MMA con impulso
• TIG Lift,
• TIG Lift con impulso,
• Saldatura MIG / MAG.

La saldatura MIG / MAG può essere eseguita utilizzando un impulso singolo e doppio.

CAMPI DI REGOLAZIONE DEI PARAMETRI

• Corrente di saldatura: MIG: 24-200 A; MMA: 20-200 A; TIG: 10-200 A
• Tensione di saldatura: MIG: 17,5 - 24,7 V
• Velocità di avanzamento del filo: 2-14 m / min
• Induttanza: -99 - + 50%
• Pre-flusso di gas 0 - 10 s
• Post-flusso del gas 0,1 - 50 s
• TIG, frequenza impulsi MMA: 0,1 - 99 Hz; D-PULSE MIG: 0,5 - 5 Hz.
• ARC FORCE (MMA): 0 - 100%
• HOT START (MMA) - corrente: 20-200 A
• HOT START (MMA) - tempo: 0 - 99 ms

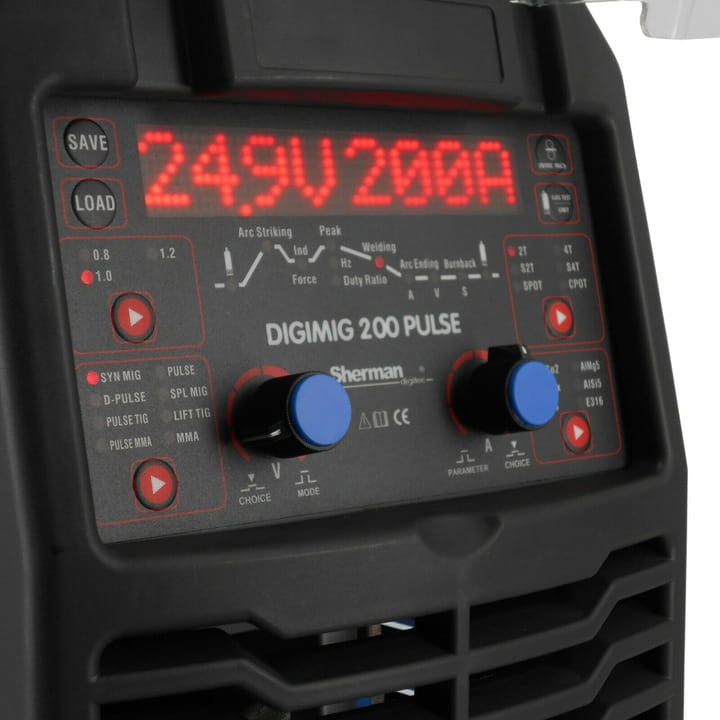

FUNZIONI

2T - La pressione del pulsante della pistola per saldatura provoca il flusso di pre-gas, quindi l'accensione dell'arco e la saldatura. Dopo aver rilasciato il pulsante, l'arco si spegne e il gas fuoriesce.

4T - La pressione e il rilascio del pulsante della pistola per saldatura provoca il pre-flusso di gas, quindi l'accensione dell'arco e la saldatura. Dopo aver premuto e rilasciato di nuovo il pulsante, l'arco si spegnerà e il gas uscirà.

S2T - La pressione del pulsante della pistola per saldatura provoca il flusso di pre-gas, quindi l'accensione dell'arco e l'avvio della corrente di saldatura HotI. Trascorso il tempo HOTt, la corrente di saldatura cambierà al valore impostato. Rilasciando il pulsante della torcia, la corrente di saldatura cambierà in EndI e dopo il tempo di Endt l'arco si spegnerà e il gas scorrerà.

S4T - La pressione del pulsante della pistola per saldatura provoca il pre-flusso di gas, quindi l'accensione dell'arco e la saldatura iniziano con la corrente HotI. Rilasciando il pulsante si cambia la corrente di saldatura sul valore impostato. Premendo di nuovo il pulsante torcia, la corrente di saldatura cambierà in EndI e quando il pulsante verrà rilasciato, si verificheranno l'estinzione dell'arco e la perdita di gas.

SPOT - Saldatura a punti. Premendo il pulsante della pistola per saldatura, il gas fuoriesce e l'arco si accende. Dopo che è trascorso il tempo Sppt, l'arco si spegne e il gas perde. Un rilascio precedente del pulsante della maniglia estingue immediatamente l'arco e provoca una perdita di gas.

CPOT - Saldatura a punti continua. Premendo il pulsante della pistola per saldatura, il gas fuoriesce e l'arco si accende. Allo scadere del tempo Sptt, l'arco si spegne. Dopo che è trascorso il tempo di arresto, l'arco si accenderà di nuovo e il ciclo continuerà fino al rilascio del pulsante della maniglia, quindi l'arco si spegnerà e il flusso di gas.

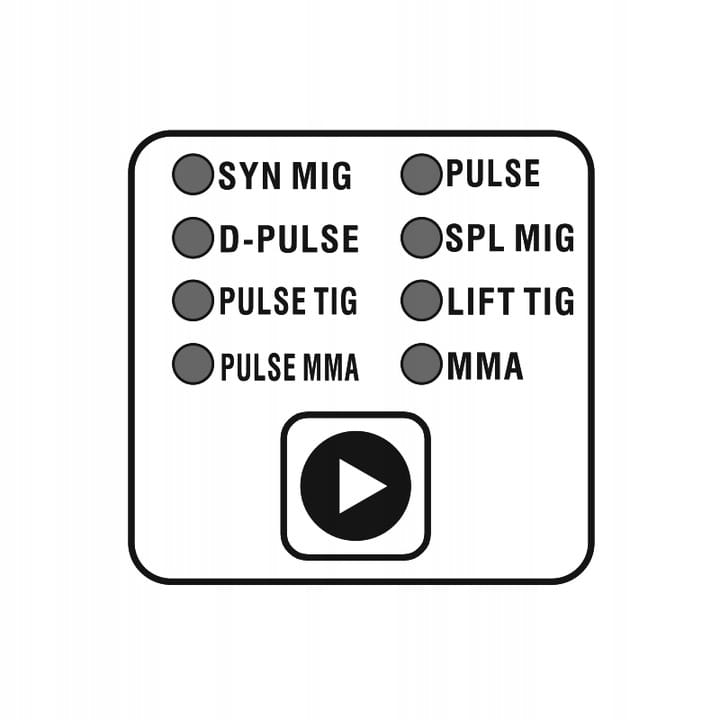

PULSANTE DI SELEZIONE SALDATURA [H]

SYN MIG - Saldatura MIG / MAG con impostazioni sinergiche. Il dispositivo seleziona i parametri di saldatura in base al tipo e allo spessore del materiale selezionato. Questi parametri possono essere modificati dall'utente.

PULSE - Saldatura MIG / MAG con impulso. Questa è una forma avanzata di saldatura che utilizza la migliore forma di trasferimento del materiale del filo dell'elettrodo fuso sul materiale saldato. Riduce significativamente la formazione di trucioli e consente la saldatura in tutte le posizioni. Un minore apporto di calore elimina la combustione di materiali sottili. Questo metodo utilizza impostazioni sinergiche.

D-PULSE - Saldatura MIG / MAG con doppio impulso. Questo è il metodo di saldatura più avanzato in cui gli impulsi di corrente si verificano in due gamme. Combina i vantaggi della saldatura con un singolo impulso e consente anche di ottenere un'estetica molto elevata della faccia di saldatura, il cosiddetto effetto scala. La saldatura con questo metodo è molto efficiente, provoca piccole deformazioni e allo stesso tempo consente di ottenere un aspetto di saldatura perfetto. Questo metodo utilizza impostazioni sinergiche

PULSANTE DI SELEZIONE SALDATURA [H]

SPL MIG - Saldatura MIG con selezione manuale delle impostazioni

PULSE TIG - Saldatura TIG lift con impulso

LIFT TIG - Saldatura TIG lift.

PULSE MMA - Saldatura MMA (elettrodo rivestito) con impulso

MMA - Saldatura MMA (elettrodo rivestito).

METODO MMA e PULSE MMA

La funzione VRD riduce la tensione in assenza di carico. Il valore di tensione corretto non viene ripristinato fino a poco prima che l'arco colpisca. Ciò riduce al minimo il rischio di scosse elettriche, tuttavia in alcuni casi può ostacolare l'accensione di un arco.

La funzione ARC FORCE consente di regolare la dinamica dell'arco di saldatura. L'accorciamento della lunghezza dell'arco è accompagnato da un aumento della corrente di saldatura, che stabilizza l'arco. Diminuendo il valore si ottiene un arco morbido e una profondità di penetrazione minore, mentre aumentando il valore si ottiene una penetrazione più profonda e la possibilità di una saldatura ad arco corto. Quando la funzione ARC FORCE è impostata su alta, è possibile saldare mantenendo un arco con una lunghezza minima e un'alta velocità di fusione dell'elettrodo.

La funzione HOT START è popolarmente chiamata hot start. Funziona quando l'arco si accende, aumentando temporaneamente la corrente di saldatura al di sopra del valore impostato dal saldatore. HOT START ha lo scopo di impedire all'elettrodo di aderire al materiale ed è di grande aiuto durante l'accensione dell'arco. Quando si saldano pezzi di piccole dimensioni, si consiglia di disabilitare questa funzione, poiché potrebbe causare un esaurimento.

METODI SYN MIG, PULSE, D-PULSE e SPL MIG

Durante la saldatura MIG, il dispositivo può funzionare in modalità sinergica (SYN MIG, PULSE, DPULSE) e manuale (SPL MIG).

La modalità sinergica consente di selezionare i parametri di saldatura per utenti meno esperti. In questa modalità, il dispositivo seleziona automaticamente la corrente di saldatura e la velocità di avanzamento del filo, a seconda del tipo di materiale da saldare e del diametro del filo dell'elettrodo. È possibile correggere la tensione di saldatura.

La modalità manuale consente all'utente di selezionare la tensione di saldatura e la velocità di avanzamento del filo secondo necessità.

A seconda della modalità di controllo selezionata e del metodo di saldatura, è possibile la regolazione secondo la tabella seguente.

REGOLAMENTO DELL'INDUTTIVITÀ

La regolazione dell'induttanza consente l'ottimizzazione delle caratteristiche dell'arco in base allo spessore del pezzo, nonché al metodo e alle condizioni di saldatura. Questa funzione è utile durante la saldatura MIG / MAG di elementi sottili, prevenendo il burn-out e durante la saldatura a brasatura di elementi zincati.

La modifica del valore di induttanza riduce anche la quantità di schizzi di saldatura durante la saldatura in uno schermo CO2. Maggiore è il valore di induttanza (+), la quantità di spruzzi diminuisce, quando il valore è negativo (-), la quantità di spruzzi aumenta. L'impostazione ottimale del valore di induttanza dipende da diversi fattori e può differire dalle raccomandazioni standard, pertanto dovrebbe essere scelta sperimentalmente durante i test di saldatura.

La regolazione di questo parametro consente anche la saldatura a brasatura di elementi zincati sottili (fino a 3 mm) realizzati con fili CuSi3 in lega di rame in una guaina di argon puro o in alcuni casi miscele Ar / CO2 (82/18).

TECNOLOGIA IGBT

Tecnologia moderna basata su transistor bipolari con gate isolato. Combina la facilità di controllo dei transistor ad effetto di campo con un'alta tensione di rottura e la velocità di commutazione dei transistor bipolari. L'uso della tecnologia IGBT ha un impatto significativo sull'estensione del funzionamento affidabile delle apparecchiature di saldatura

SYNERGY

Saldatura MIG / MAG mediante impostazioni sinergiche. Il dispositivo seleziona i parametri di saldatura in base al tipo e allo spessore del materiale selezionato. Questi parametri possono essere modificati dall'utente per adattare le impostazioni alle proprie esigenze.

SOSTITUZIONE DELLA POLARITÀ

A causa della polarità variabile, è possibile saldare con il metodo FLUX con un filo di polvere senza gas di protezione. Il filo è riempito di flusso che produce gas protettivi durante la saldatura.

SOLLEVATORE DC TIG

Saldatura con un elettrodo di tungsteno in una protezione antigas inerte mediante una maniglia con una valvola del gas nella maniglia.

L'arco è colpito da sfregamento proprio come quando colpisce con il metodo MMA.

L'applicazione di questo metodo consente la saldatura di tutti i tipi di acciaio, ad esempio carbonio, lega, acciaio inossidabile, resistenti agli acidi e leghe di rame, ad es. bronzi o ottone.

AVVERTIMENTO! La torcia TIG non è di serie sul set. Puoi acquistare un tale detentore presso le nostre altre aste.

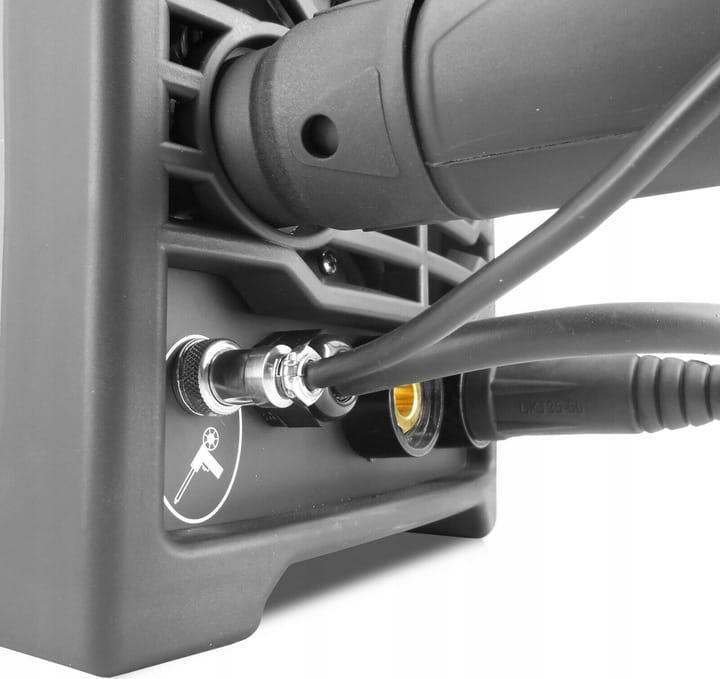

SPOOL-GUN

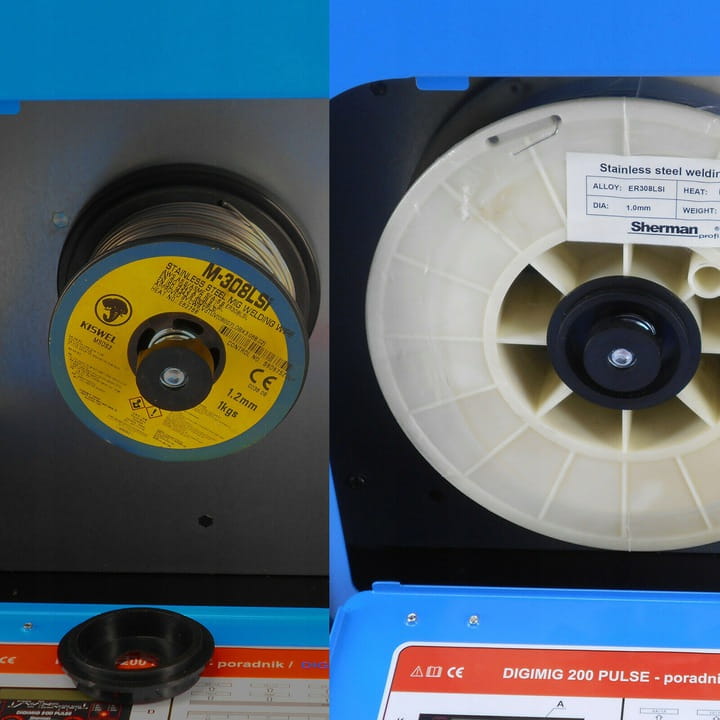

Il dispositivo consente di collegare una spool gun (SG) con un mini feeder e una bobina D100 in acciaio o filo colorato.

AVVERTIMENTO! Il supporto SPOOL-GUN non è di serie sul set. Puoi acquistare un tale detentore presso le nostre altre aste.

EUROCONNECTOR

Collegamento torcia di saldatura standard, che consente di collegare varie torce (ad es. Preparate per la saldatura di alluminio o brasatura sostituendo l'inserto in teflon e la punta di contatto).

ATTREZZATURE

• Sherman DIGIMIG 200 Pulse sinergico saldatore

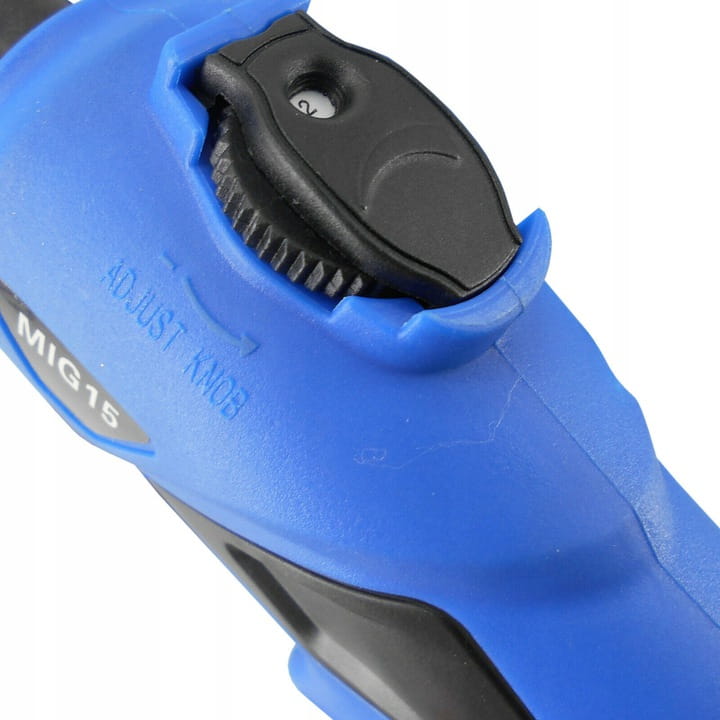

• Torcia MIG con corrente di saldatura regolabile
• Cavo dell'elettrodo
• Filo di terra
• Rullo guida Al 1.0 / 1.2 DIGIMIG 200 Pulse
