Saldatrice Weldman Spotter 7500

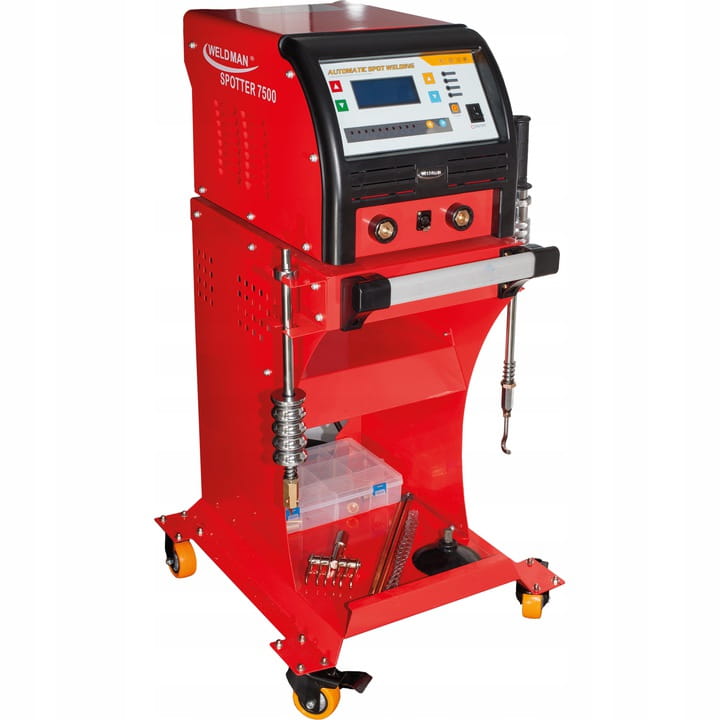

SALDATRICE A MICROPROCESSORE WELDMAN SPOTTER 7500

Produttore: Weldman | Potenza: 400V | Corrente: 7000A | Potenza: 15,5 kVa | Spessore massimo del materiale saldato [mm]: 3

ACCESSORI STANDARD

• Saldatore SPOTTER 7500
• Carrello per il trasporto
• Martello cinetico per il manico (pistola) per dischi triangolari
• Martello cinetico con gancio per filo ondulato o rondelle tonde e diritte
• ventosa a vuotomeccanica
• Elettrodi in carbonio 2 pezzi
• Cavo da lavoro con manico (pistola) 2,2 m
• Cavo di alimentazione 2,5 m
• Cavo di terra con morsetto di terra da 2 m
• Supporto per saldatura a pettine 6 dita

ATTREZZATURA AGGIUNTIVA

• Dischi tondi: 12 mm: 30 pz.
• Cuscinetti triangolari: 5 pezzi.
• Rondelle diritte: 10 pz.
• Rondelle a vite semplici: 10 pezzi.
• Vite M5 L=16mm: 20 pz.
• Vite M6 L=16mm: 20 pz.
• Filo ondulato L= 300 mm: 10 pz.
• Elettrodo a vite
• Elettrodo per rondelle tonde rotonde
• Elettrodo per elettrodi dritti
• Elettrodo per frantumare le protuberanze (creato dopo aver rimosso la lamiera)
• Elettrodo a doppia faccia per filo ondulato e saldatura a punti
• Porta elettrodo per filo ondulato
• supporto per sterzo triangolare
• In alto
• Cassetta degli attrezzi per accessori

La saldatrice a microprocessore SPOTTER 7500 è stata sviluppata per la lavorazione della lamiera:

• Sotto forma di saldatura unilaterale
• Estrusioni (mediante elementi riscaldanti di diverse forme),
• Taglio e riscaldamento con elettrodo di carbone.

Tutte le impostazioni disponibili sul pannello di controllo: 10 modalità di funzionamento, display grafico monocromatico, impostazione dei valori correnti e temporali e selezione dello spessore del saldato materiale.< /span>

La saldatrice controllata da microprocessore è uno strumento estremamente efficiente, senza problemi e facile da usare

Il saldatore ha una vasta gamma di applicazioni, soprattutto nelle officine che eseguono riparazioni di carrozzeria per l'industria automobilistica. È uno strumento estremamente efficiente, privo di errori e facile da usare. Sarà sicuramente perfetto nelle mani di specialisti esperti.

Completa tutti i compiti che incontriamo nelle carrozzerie.

SPECIFICHE:

• Codice: 106 132
• Tipo di dispositivo:SPOTTER 7500
• Tensione di alimentazione [V]: 400
• Potenza di alimentazione [kVA]: 15,5
• Corrente di alimentazione [A]: 20-75
• Corrente di saldatura [A]: 7000
• Tensione corrente di saldatura [V]: 1-11,5
• Impostazione della regolazione dell'ora [s]: 0,1-9,9
• Max. Spessore del materiale saldato [mm]: 3
• Classe di protezione [IP]: 21
• Dimensioni saldatore [cm]: 51x35x34
• Dimensioni saldatrice con carrello [cm]: 62x55x107
• Peso [kg]: 28
• Peso con carrello: 47

LIVELLO DI PROTEZIONE

IP definisce il grado di resistenza del dispositivo all'ingresso di solidi e contaminanti dell'acqua. IP21 significa che il dispositivo è adatto per il funzionamento in interni.

PANNELLO DI CONTROLLO AVANZATO:

• 1 Regolazione del valore della corrente di saldatura: diminuzione - verde / aumento - rosso
• 2 Display grafico monocromatico (mostra la modalità operativa della saldatrice, la corrente di saldatura,
A
• tempo di saldatura, tensione di alimentazione)
• 3 Impostazione del valore della durata della saldatura: diminuzione - blu / aumento - giallo
• Indicatore di lavoro a 4 LED
• 5diodo LED che indica un errore nel funzionamento della saldatrice (FAULT)
• 6 display LED per collegamento aria compressa (GAS) - funzione specifica del modello non attiva
• 7 LED DI ALIMENTAZIONE
• 8 Interruttore principale ON/OFF
• 9 POWER pulsante di accensione della saldatrice
• 10 Selezione della modalità operativa della saldatrice: sinistra/destra con LED che indicano la modalità operativa selezionata.< /li>

MODALITÀ DI LAVORO:

• 01 Elettrodo a piastre rotonde riscaldanti + elemento saldato
• 02 Riscaldamento di rondelle triangolari Timbro con manico + rondella
• 03Rivettatura dell'elettrodo riscaldante + elemento di saldatura
• 04 Saldatura ad elettrodo unilaterale di lamiere
• 05Saldatura per sovrapposizione
• 06 Ribaltamento e riscaldamento
• 07 irregolarità nel pizzicamento dell'elettrodo
• 08 Elettrodo filo ondulato riscaldante + filo ondulato
• 09 Avviso di elettrodo dritto elettrodo + elemento saldato
• 10 pistola per saldatura a doppia faccia

Riscaldatore superiore

Modalità operativa 01-03-09 e quindi impostare lo spessore del materiale, il tempo e la corrente di riscaldamento. Quindi posizioniamo la pistola nel punto selezionato e premendo il grilletto riscaldiamo la punta.

Ripariamo la superficie con un timbro con gancio. Dopo la riparazione, ruotare la barra di bloccaggio con il gancio di circa 90° per strappare il vetro.

SALDATURA DI LAMIERE SU UN LATO

Modalità operativa 04 e quindi impostare lo spessore del materiale saldato, il tempo e la corrente di saldatura.

La modalità di lavoro 07 rottura d'urto che si è verificata nella pistola dopo aver disegnato la lamiera dovrebbe utilizzare l'elettrodo a chiave di rottura d'urto, Spessore del materiale e posiziona Pwelding current e inizia a saldare come sopra.

Modalità operativa 05 saldatura sovrapposizione lamiera Carbon elInserire il portaelettrodo e l'elettrodo di carbone nella pistola con la chiave di montaggio, impostare lo spessore del materiale e la corrente di saldatura.

RISCALDAMENTO AD ARCO

Modalità 08 e quindi impostiamo lo spessore del materiale, l'ora e la corrente. Inseriamo la pistola nel foro del filo ondulato e premiamo l'elettrodo sul filo con un angolo di 90 °. Premendo il grilletto della pistola, riscaldiamo il filo sulla superficie. Fissa la superficie con un pettine o un plettro con gancio.

SHOCK-CALORE-TEMPERATURA

Modalità operativa 06 e impostiamo solo lo spessore del materiale e la corrente di riscaldamento. Spostiamo l'elettrodo con un movimento circolare e riscaldiamo la superficie. Dopo il completamento, raffreddiamo la superficie con un materiale umido o aria compressa.

LAVORAZIONE CON VENTOSA MECCANICA

La rimozione delle foglie può essere utilizzata con un punzone meccanico a ventosa. Per fare ciò, avvitare la ventosa sulla racchetta. Quindi mettiamo la ventosa sul foglio e tiriamo via meccanicamente il foglio. Dopo aver terminato il lavoro, svitare la ventosa dal percussore.

APPLICAZIONE VERSATILE

La saldatrice è in grado di gestire la saldatura unilaterale e la estrazione e il taglio di varie carrozzerie elementi< /span>

EFFICIENZA

La tecnologia moderna e il display garantiscono una parametrizzazione rapida e precisa.

COMFORT SUL LAVORO

Display intuitivo che consente di selezionare la modalità operativa e interruttori per impostare il tempo di saldatura e la corrente puoi scegliere i parametri per le tue esigenze.

SICUREZZA

Il dispositivo è protetto da un sistema di protezione dal surriscaldamento che spegnerà i circuiti del dispositivo se viene rilevato un problema. Dopo alcuni minuti, il dispositivo si raffredderà a una temperatura in cui potrà riaccendersi automaticamente.

TRASPORTI E MOBILITÀ

Il carrello di trasporto consente di spostare liberamente lo spotter in qualsiasi luogo.
