Sherman DIGITIG 204 QUATTRO - Set n. 5

SHERMAN DIGITIG 204 QUATTRO PLASMA - SET DI SALDATURA N. 5

Produttore: Sherman | Processo di saldatura: MMA, TIG HF DC, saldatura a freddo, taglio al plasma | Alimentazione: 230 V | Corrente di saldatura: 200A | Efficienza: 60% | Gamma corrente di taglio: 15-50 A |Spessore massimo di taglio: 12 mm

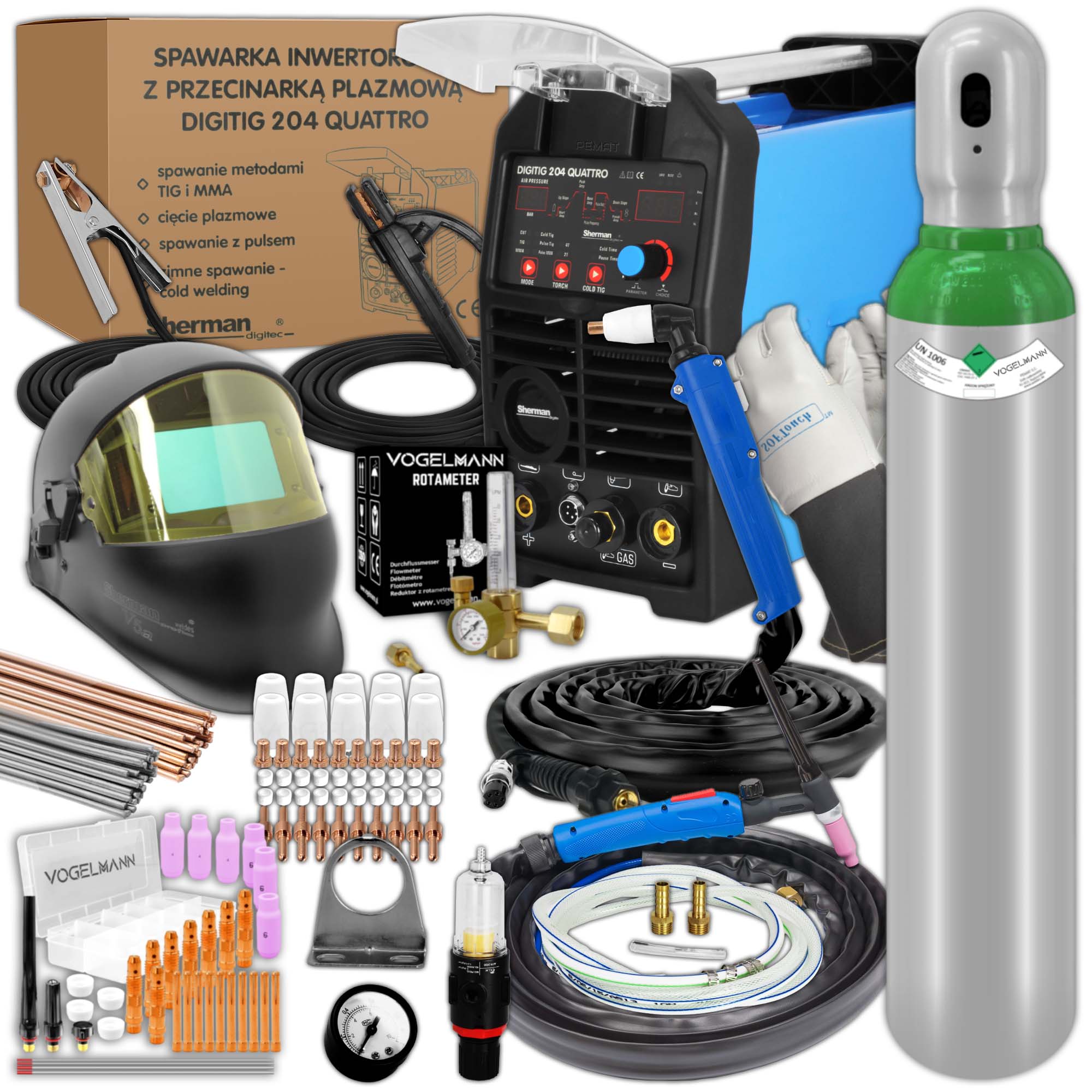

ACCESSORI STANDARD:

• Saldatrice Sherman DIGITIG 204 QUATTRO con taglierina al plasma
• Torcia TIG 17 con controller
• Supporto per plasma
• Linea dell'elettrodo
• Cavo di terra
• Riduttore taglierina al plasma

ATTREZZATURA AGGIUNTIVA

• Bombola Gas Argon 8l 150 bar Vogelmann
• VogelmannRegolatore gas con rotametro
• Weldas 10-1004L Guanti per saldatura Taglia - L
• Sherman V5a Casco per saldatura
• Vogelmann Parti di usura della maniglia - 36 pezzi
• Filo in acciaio inossidabile TIG 308LSI 1,6 mm 1 kg
• Filo TIG 12.64 1.6 mm 1 kg
• Vogelmann Set parti plasma 50 pz. PT-31XL

La saldatrice DIGITIG 204 QUATTRO è un dispositivo di ultima generazione realizzato con tecnologia IGBT e dotato di controllo digitale.< /p>

Viene utilizzato per la saldatura manuale con metodo TIG DC,MMA a (elettrodo rivestito). Acciaio e metalli non ferrosi che utilizzano corrente continua con la possibilità di utilizzare pulsazioni di corrente. Consente inoltre il taglio al plasma di lamiere ed elementi in acciaio, alluminio e rame.

Il controllo digitale consente la completa personalizzazione e il controllo dei parametri di saldatura delle caratteristiche dell'arco e dell'impulso. Il livello di rumorosità è stato notevolmente ridotto grazie all'utilizzo della funzione Fan Stop, che spegne la ventola quando la saldatrice è a basso carico.

Ha anche accensione HF, la possibilità di controllare in modalità due tempi e quattro tempi e una variante di saldatura a punti che così -chiamata saldatura a freddo.

La saldatrice è realizzata con tecnologia inverter IGBT, che ha permesso una significativa riduzione del suo peso e delle sue dimensioni . I parametri iniziali stabili garantiscono una saldatura di alta qualità.

Esempi di applicazione: industria leggera, assistenza sul campo, officina, automotive, saldatura di marmitte.

SPECIFICHE:

• Numero parte:7812713
• Metodi di saldatura: MMA, TIG HF DC, saldatura a freddo, taglio al plasma
• Tensione di alimentazione [V]: CA 230 50 Hz
• Max. Consumo di corrente [A]: 30 A MMA: 29 A: TIG 21 A; TAGLIO: 30A
• Corrente di saldatura/taglio MMA: 20-180 A; TIG: 10-200A; TAGLIO: 15 - 50A
• Corrente di saldatura[A]: MMA: 180 A / 25%; TIG:200A / 60%
• Spessore massimo di taglio [mm]: 12
• Duty cycle [%]: MMA: 180 A/25 %; TIG:200A / 60%
• Tensione a vuoto [V]: MMA: 68 V, TIG: 68 V; TAGLIO: 245V
• Flusso di gas: 0 - 2 s
• Post-flusso di gas: 1 - 15 secondi
• Gradiente attuale: 0 - 15 s
• Riduzione della frequenza: 0 - 15 s
• Attualmente svantaggioso: 10 - 200A
• Corrente di base: 10 - 200 A
• Corrente craterica: 10 - 200 A
• Frequenza del polso: 0,5 - 200 Hz
• Ampiezza dell'impulso: 10-90%
• Tempo di saldatura a punti: 0,01 - 2,5 secondi
• Tempo di pausa saldatura a punti: 0,1 - 10s
• Peso [kg]: 8,5
• Dimensioni (L x P x A) [mm]: 430 x 170 x 310

TECNOLOGIA IGBT

Tecnologia moderna basata su transistor bipolari a gate isolato. Combina il semplice controllo dei transistor ad effetto di campo con l'elevata tensione di rottura e la velocità di commutazione dei transistor bipolari. L'uso della tecnologia IGBT estende notevolmente il funzionamento affidabile delle apparecchiature di saldatura.

LIVELLO DI PROTEZIONE

IP determina la resistenza del dispositivo alla contaminazione da solidi e acqua. IP23 significa che il dispositivo è progettato per uso interno e non è adatto per l'uso sotto la pioggia.

PROTEZIONE DAL SURRISCALDAMENTO

Il modulo IGBT è protetto dal surriscaldamento da un dispositivo di protezione che spegne il circuito di saldatura del dispositivo. Dopo alcuni minuti, la saldatrice si raffredda a una temperatura in cui può essere riaccesa automaticamente.

CICLO DI LAVORO

La puntualità si basa su un periodo di 10 minuti. Duty cycle 60% significa che dopo 6 minuti di funzionamento del dispositivo è necessaria una pausa di 4 minuti. Ciclo di lavoro al 100% significa che il dispositivo può funzionare ininterrottamente senza interruzioni.

MMA

Metodo che utilizza un elettrodo rivestito costituito da un nucleo metallico ricoperto da una guaina. Il dispositivo consente di saldare con tutti i tipi di elettrodi, ad esempio basici, cellulosici, rutilici o acidi.

VRD

La funzione VRDriduce la tensione a circuito aperto. Il corretto valore di tensione viene ripristinato solo poco prima dell'accensione dell'arco. Questo minimizza il rischio di scosse elettriche, ma in alcuni casi può rendere difficile l'accensione dell'arco.

TIG DC HF

Per eliminare completamente la possibilità di contaminazione della saldatura con il tungsteno, si raccomanda che l'elettrodo non tocchi il pezzo; A tale scopo viene utilizzata un'accensione ad arco senza contatto con scariche ad alta frequenza, generate dallo ionizzatore integrato nel dispositivo.

HF - INIZIO ARCO SENZA CONTATTO

Il dispositivo è dotato di uno ionizzatore che consente l'accensione dell'arco senza contatto.

MODALITÀ DI LAVORO 2T / 4T

2T -  premendo il pulsante nell'impugnatura si accende lo ionizzatore e si accende l'arco. La saldatura viene eseguita mentre il pulsante è premuto.

4T -Premendo il pulsante nell'impugnatura dell'impugnatura si accende lo ionizzatore e si accende l'arco, quindi si rilascia il pulsante e si salda con il pulsante rilasciato Pulsante. Premendo nuovamente il pulsante si interrompe la saldatura

INIZIALE

La corrente che appare nel circuito dopo aver premuto il pulsante nella maniglia della maniglia. Maggiore è la corrente di avviamento, più facile è accendere l'arco.

Durante la saldatura di lamiere sottili, tuttavia, una corrente di avviamento troppo elevata può causare il burn-in della lamiera. In alcune modalità di saldatura, la correntenon elevato per riscaldare il pezzo.

TEMPO DI SALITA

Tempo di salita prcurrent dalla corrente iniziale al valore impostato della corrente di saldatura.

TEMPO DI DOWNLOAD

Tempo di downslope corrente per la saldatura da un valore impostato a zero o al valore di corrente del cratere.

RITARDO GAS

Tempo dalla pressione del pulsante nell'impugnatura e dall'apertura della valvola del gas fino all'accensione dell'arco. Normalmente dovrebbero essere necessari più di 0,5 secondi per fornire gas di protezione all'uscita dell'ugello della torcia per schermare l'inizio della saldatura e l'elettrodo di tungsteno.

TEMPO POST-FLUSSO

Tempo dall'estinzione dell'arco fino alla chiusura della valvola del gas per schermare il bagno di saldatura in solidificazione dall'aria e raffreddare l'elettrodo di tungsteno. Un tempo di post-flusso troppo breve può portare all'ossidazione del cordone di saldatura. Quando si salda in modalità TIG AC (corrente alternata), questo tempo dovrebbe essere più lungo.

TIG CC

Abilita la saldatura TIG DC. Questo è necessario per saldare metalli non ferrosi.

TIG IMPULSE

La funzione influisce sulla forma della saldatura e sul fuoco dell'arco. La saldatura a impulsi consente inoltre di ridurre la quantità di calore applicata al materiale e viene utilizzata durante la saldatura di materiali sottili.

FREQUENZA POLSO

Frequenza alla quale il valore dell'impulso di corrente cambia tra corrente di saldatura e corrente di base.

AMPIEZZA IMPULSO

Durata dell'impulso, consente di impostare la profondità della penetrazione. Aumentando la larghezza si aumenta la profondità di penetrazione, si riduce la quantità di calore introdotta nel materiale e si riduce il rischio di bruciare attraverso fogli più sottili o elementi più piccoli.

CRATER STREAM

Corrente utilizzata in alcune modalità di saldatura quando l'arco non si estingue subito dopo la fase di decadimento della corrente di saldatura. Consente il riempimento del cratere al termine della saldatura.

TIG FREDDO

Variante a punti della saldatura TIG   - la cosiddetta saldatura a freddo, che grazie alla bassissima emissione di calore nella zona di connessione consente la connessione di elementi sottili. Consiste in una ciclica, breve accensione e spegnimento dell'arco.

• SPOTPremendo l'interruttore nell'impugnatura dell'impugnatura si accende lo ionizzatore e si accende l'arco per il tempo impostato dai parametri COLD TIME e spegnere l'arco. Per riaccendere l'arco, il pulsante nell'impugnatura deve essere rilasciato e premuto.

TEMPO FREDDO 0,01 - 2,5 secondi

Tempo di saldatura per saldatura a punti (saldatura a freddo).

TEMPO DI PAUSA 0.1 - 10s

Tempo di pausa durante la saldatura a punti (saldatura a freddo). Solo per la modalità di controllo CPOT.

PANNELLO DI CONTROLLO CHIARO E FACILE DA USARE:

Il pannello di controllo intuitivo consente una regolazione precisa e fluida dei parametri. Il display digitale mostra la corrente effettiva durante la saldatura.

PLASMA

Funzione per il taglio di elementi elettricamente conduttivi in acciaio al carbonio e legato, alluminio e sue leghe, ottone, rame e ghisa

SPESSORE MASSIMO DI TAGLIO 12MM

Il valore dello spessore massimo di taglio è stato determinato in condizioni ottimali per il taglio di acciaio al carbonio di qualità ordinaria. Per scegliere il dispositivo giusto, si consiglia di eseguire test tecnologici in condizioni di lavoro reali e su un campione esemplare di materiale.

FORTE E SOLCOSTRUZIONE IDE

Il corpo del dispositivo è realizzato in materiali compositi leggeri e durevoli resistenti a tutti i tipi di danno meccanico .

FACILE TRASPORTO

Dotare la saldatrice di una maniglia per il trasporto che garantisce comodità quando si cambia lavoro.

RAFFREDDAMENTO

Il dispositivo ha una ventola del sistema di raffreddamento, che ne aumenta notevolmente l'efficienza. < /p>
