Sherman DIGITIG PULSE AC / DC 315GD Saldatrice ad inverter

MACCHINA PER SALDATURA INVERTER SHERMAN DIGITEC® DIGITIG PULSE AC / DC 315GD

| Marchio: SHERMAN | Metodi di saldatura: TIG AC / DC, MMA | Alimentazione: 400V | Corrente di saldatura: 315A | Efficienza: 50% |

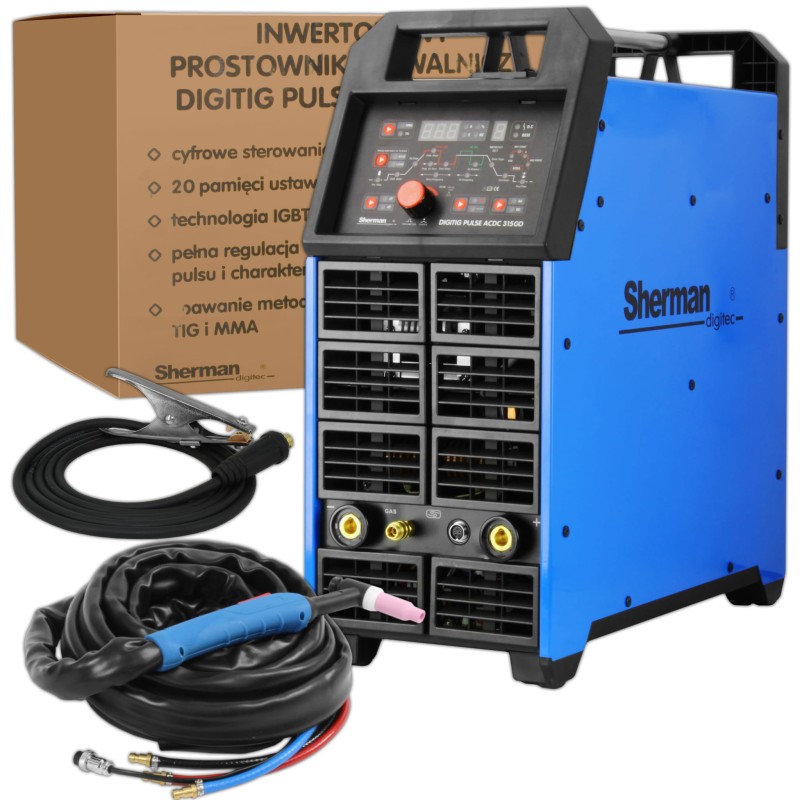

EQUIPAGGIAMENTO STANDARD

• Sherman DIGITIG PULSE AC / DC 315GD
• Supporto per saldatura T-18 / 4m
• Cavo di massa da 3 m
• Manuale d'uso
• Certificato di garanzia

Sherman DIGITIG PULSE AC / DC 315GD è utilizzato per la saldatura manuale in corrente continua e alternata di acciai strutturali con elettrodi rivestiti (metodo MMA) e acciai di qualità e metalli non ferrosi con un elettrodo non consumabile in uno schermo di gas inerte (metodo TIG).

Nella progettazione e costruzione del dispositivo sono state utilizzate le ultime realizzazioni nel campo dei moduli PWM (pulse width modulation) e IGBT (transistor bipolari con gate isolato), grazie ai quali la saldatrice è caratterizzata da dimensioni ridotte e peso contenuto

È ampiamente utilizzato sia nella produzione che nei servizi. È progettato per funzionare in ambienti chiusi e coperti.

Dispone di accensione HF, funzione 2T / 4T e visualizzazione della corrente di saldatura.

Il dispositivo ha ottime proprietà di saldatura, consigliato soprattutto ai professionisti.

TECNOLOGIA IGBT

La base per la costruzione del sistema di conversione dell'energia elettrica della saldatrice sono sistemi elettronici realizzati in tecnologia IGBT che consentono il funzionamento nella gamma di frequenza superiore a 200 kHz

MODALITÀ DI FUNZIONAMENTO 2T / 4T

Nella modalità a due tatti, premendo l'interruttore nell'impugnatura dell'impugnatura si accenderà lo ionizzatore e si accenderà l'arco. La saldatura viene eseguita con l'interruttore premuto. Il rilascio dell'interruttore interromperà la saldatura.

Nella modalità quattro tempi, premendo l'interruttore nella maniglia dell'impugnatura si accenderà lo ionizzatore e l'accensione dell'arco dovrebbe quindi essere rilasciata e la saldatura con l'interruttore rilasciato. Premendo nuovamente l'interruttore si interromperà la saldatura.

CORRENTE INIZIALE 10 - 315A

La corrente che appare nel circuito dopo aver premuto il pulsante nella maniglia della maniglia. Maggiore è la corrente di avviamento, più facile è innescare l'arco. Tuttavia, durante la saldatura di lamiere sottili, una corrente di avviamento troppo alta può portare al burnout. In alcune modalità di saldatura, la corrente non aumenta per riscaldare il pezzo.

HF

Saldatura con elettrodo di tungsteno in uno schermo di gas inerte con arco pilota (senza contatto).

LARGHEZZA IMPULSO 10-90%

La durata dell'impulso consente di regolare la profondità di penetrazione. Aumentando la larghezza aumenta la profondità di penetrazione, riducendo la quantità di calore introdotta nel materiale, riducendo il rischio di bruciare attraverso fogli più sottili o componenti più piccoli.

TEMPO DOWNSTREAM 0 - 25s

Tempo per la discesa della corrente di saldatura dal valore impostato a zero o al valore della corrente di cratere.

TEMPO DI SALITA ATTUALE 0 - 15s

Il tempo impiegato dalla corrente di saldatura per salire dalla corrente di avviamento al valore di corrente di saldatura impostato.

CORRENTE DI CRATERE 10 - 315A

Corrente utilizzata in alcune modalità di saldatura quando l'arco non si spegne immediatamente dopo la discesa della corrente di saldatura. Ti permette di riempire il cratere e la fine della saldatura.

CORRENTE BASE 5-95%

La corrente responsabile del mantenimento del processo di saldatura, il valore inferiore dell'impulso di corrente. Facilita il controllo della quantità di calore introdotta nel materiale. La regolazione della corrente di base è possibile solo durante la saldatura a impulsi.

FREQUENZA IMPULSI 0,5 - 200Hz

La frequenza con cui il valore dell'impulso corrente cambia tra la corrente di saldatura e la corrente di base.

TEMPO DI PREFLUSSO GAS 0,1 - 1s

Il tempo trascorso dalla pressione del pulsante nell'impugnatura dell'impugnatura al momento in cui viene innescato l'arco. In genere, occorrono più di 0,5 secondi per erogare il gas di protezione all'uscita dell'ugello della torcia. per coprire l'inizio della saldatura e l'elettrodo di tungsteno Il tempo di preflusso dovrebbe essere più lungo se la linea di alimentazione del gas dalla bombola è più lunga.

TEMPO FLUSSO GAS 0 - 15s

Il tempo dall'estinzione dell'arco alla chiusura della valvola del gas. schermare il bagno di saldatura solidificante dall'aria e raffreddare l'elettrodo di tungsteno. Un tempo di postflusso troppo breve può provocare l'ossidazione della saldatura. Quando si salda in modalità TIG AC (corrente alternata), questo tempo dovrebbe essere più lungo.

FREQUENZA CORRENTE AC 40 - 200Hz

Utile nella saldatura dell'alluminio. Maggiore è la frequenza, migliore è la qualità della saldatura, migliore è la focalizzazione dell'arco

BILANCIAMENTO AC 0 - 15s

Il rapporto tra la durata della fase positiva e quella negativa. Diminuendo l'equilibrio si introduce più calore nel materiale, risultando in una saldatura più stretta e una penetrazione più profonda, riducendo il carico termico sull'elettrodo di tungsteno. L'aumento dell'equilibrio introduce meno calore nel materiale, con conseguente migliore pulizia, una saldatura ampia e una fusione più superficiale, tuttavia, sollecita in modo significativo l'elettrodo di tungsteno.

MMA

Possibilità di saldatura MMA

FUNZIONE VRD

Modulo che riduce la tensione a vuoto del circuito secondario del dispositivo. Aumenta la sicurezza e riduce il rischio di scosse elettriche. La funzione spegne e riaccende l'alimentazione di saldatura quando viene misurata la resistenza tra le punte degli elettrodi - elemento saldato durante la saldatura.

FUNZIONE ARC FORCE 0-10

Consente di regolare la dinamica dell'arco di saldatura. Quando la lunghezza dell'arco si accorcia, la corrente di saldatura aumenta, stabilizzando l'arco. Diminuendo il valore si ottiene un arco più morbido e una profondità di fusione inferiore.

FUNZIONE HOT START 0-10

La funzione è comunemente nota come avvio a caldo. Funziona quando viene innescato l'arco, provocando un aumento temporaneo della corrente di saldatura oltre il valore impostato dal saldatore. HOT START è progettato per evitare che l'elettrodo si attacchi al materiale ed è di grande aiuto quando si avvia l'arco. In caso di saldatura di elementi di piccole dimensioni, si consiglia di disabilitare questa funzione, in quanto potrebbe causare il burnout del materiale di saldatura

VISUALIZZAZIONE CHIARA E FACILITÀ D'USO

Il dispositivo ha la piena regolazione e controllo dei parametri di saldatura in tempo reale. La regolazione avviene per mezzo di un potenziometro e dei pulsanti leggibili e trasparenti cosiddetti "pannello morbido".

Il saldatore ha la memoria delle ultime impostazioni, ovvero dopo averlo spento e riacceso vengono ripristinati gli ultimi parametri impostati. È anche possibile salvare 20 set di impostazioni dei parametri della corrente di saldatura e degli impulsi.

PROTEZIONE CONTRO IL SURRISCALDAMENTO

Il generatore è dotato di un interruttore termico automatico.

Quando la temperatura della saldatrice è troppo alta, la protezione interrompe la corrente di saldatura e si accende il diodo di surriscaldamento. L'interruttore si ripristinerà automaticamente quando la temperatura scende.

SPECIFICHE TECNICHE

• Tensione di alimentazione AC 3x400V ± 10% 50Hz
• Consumo energetico massimo MMA: 8,8 kVA, TIG: 8,5 kVA
• Corrente di saldatura nominale / ciclo di lavoro MMA: 280 A / 60% TIG 315 A / 50%
• Tensione a vuoto nominale 20 V (VRD) / 59 V.
• Consumo massimo di corrente MMA: 24 A, TIG 21 A.
• Protezione della rete 25 A.
• Peso (senza accessori) 29,5 kg
• Dimensioni 565 x 240 x 585 mm
• Grado di protezione IP21

CAMPI DI REGOLAZIONE DEI PARAMETRI

• Preflusso di gas 0,1 - 1 s
• Postflusso gas 0 - 15 sec
• Rampa di corrente in aumento 0-15 s
• Discesa 0 - 25 s
• Corrente iniziale 10-315 A.
• Corrente di saldatura MMA: 20-280 A TIG: 10-315 A
• Corrente di base 5 - 95% della corrente di saldatura
• Corrente di cratere 10-315 A.
• Frequenza degli impulsi 0,5 - 200 Hz
• Larghezza dell'impulso 10-90%
• Frequenza AC 40-200 Hz
• Saldo AC 30-70%

PORTA TIG

• Tipo di impugnatura T-18
• Portata massima di corrente di 320 A.
• Raffreddamento a liquido
• Pressione del liquido 2,5 bar (max 3,5 bar)
• Portata minima del liquido 0,9 l / min
• Accensione dell'arco Senza contatto (HF)
• Lunghezza 4 m
