Sherman Saldatrice DIGITIG 315 AC/DC Multipulse

SHERMAN DIGITEC® DIGITIG 315 AC/DC MULTIPULSE

Marchio: SHERMAN | Metodi di saldatura: TIG AC/DC, MMA | Alimentazione:AC 3×400 | Corrente di saldatura:315A | Efficienza: 60%

DOTAZIONE STANDARD

• SaldatriceShermanDIGITIG 315 AC/DC multiimpulso
• Torcia per saldatura T-18/4m
• Cavo sfuso
• Cavo per elettrodi
• Istruzioni

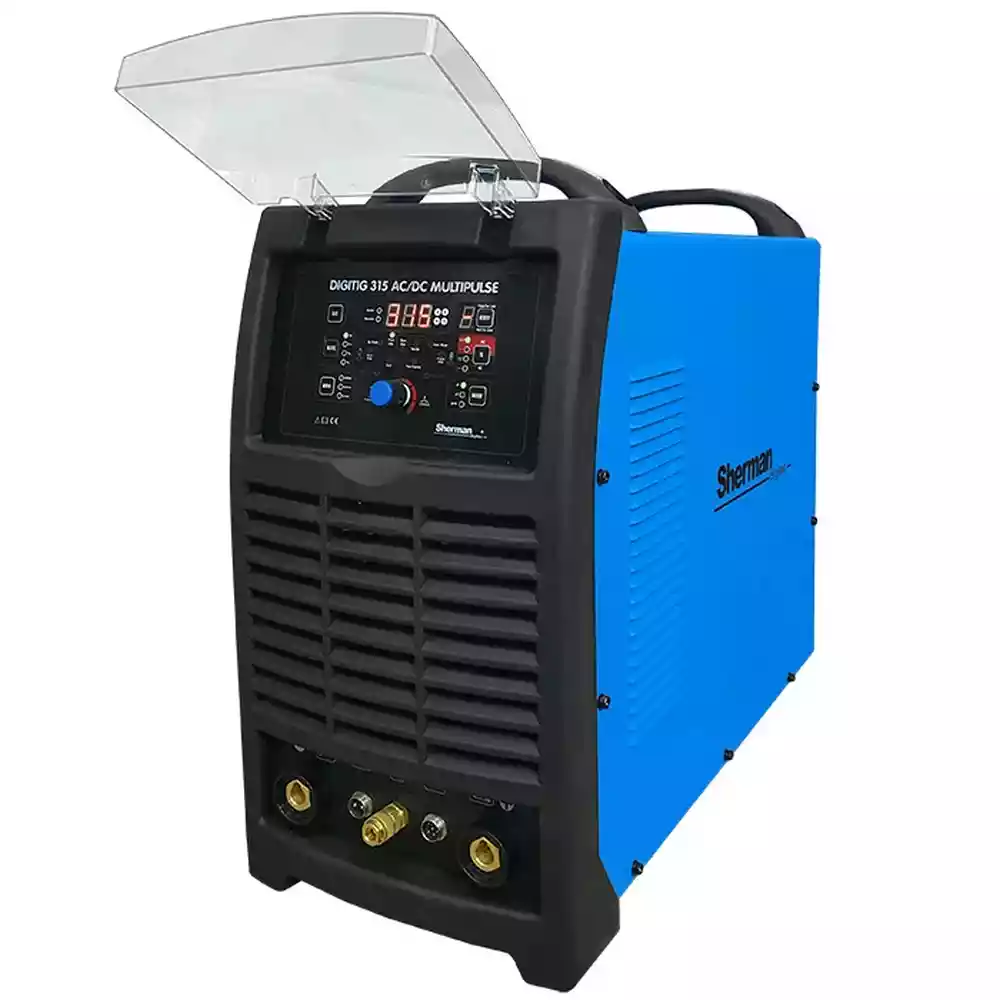

SALDATRICE MULTIPULSE DIGITIG 315 AC/DC

La saldatrice digitale DIGITIG 315 AC/DC MULTIPULSE è un apparecchio di ultima generazione destinato all'uso professionale. È realizzato con tecnologia IGBT ed è dotato di controllo digitale tramite microcontrollore (MCU). Viene utilizzato per la saldatura manuale

• metodo TIG per acciaio e metalli non ferrosi con corrente continua e alternata,
• Metodo MMA (elettrodo rivestito).

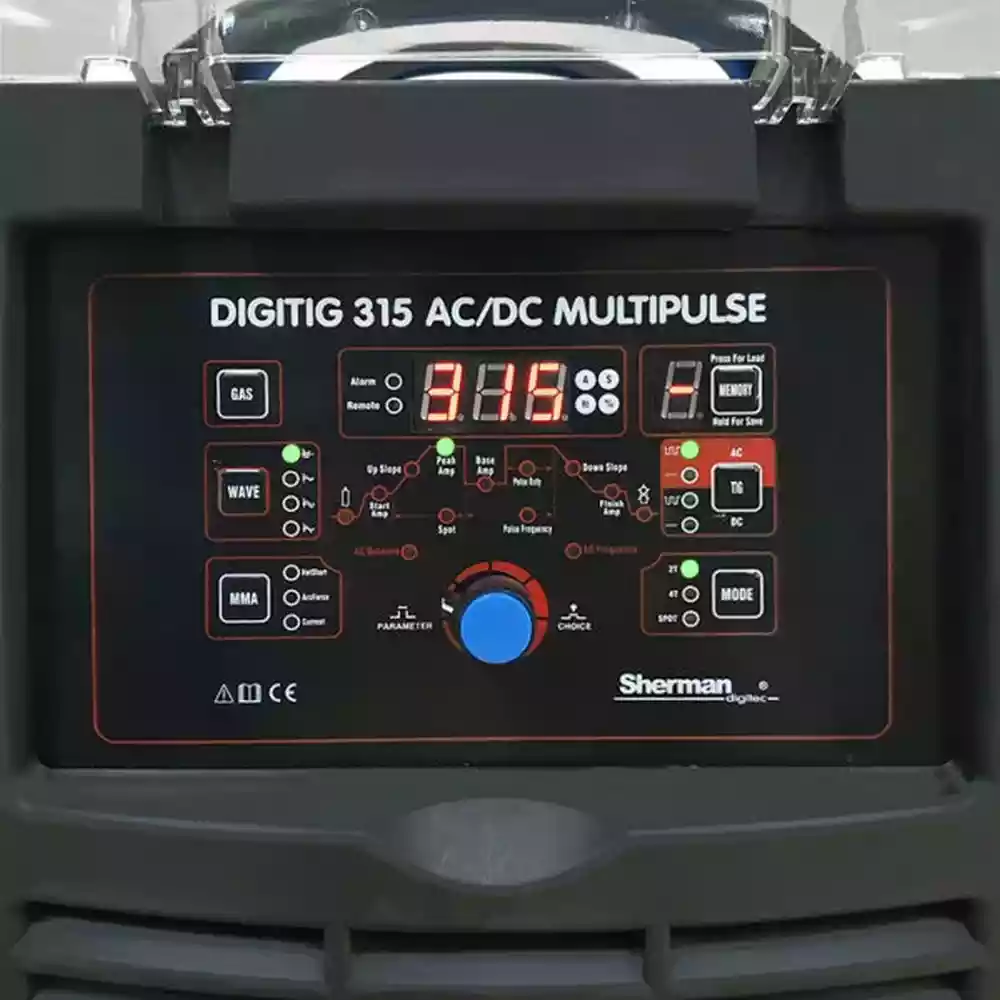

Saldatore consente la regolazione e il controllo digitale completo dei parametri di saldatura, delle caratteristiche dell'arco e degli impulsi, nonché della selezione della forma d'onda CA. Dispone di accensione HF, funzioni HOT START e ARC FORCE, controllo a due e quattro stadi, saldatura a punti e display LED.

Il dispositivo ha in memoria l'ultima impostazione, ad es. H. Dopo lo spegnimento e la riaccensione vengono ripristinati gli ultimi parametri impostati. È anche possibile salvare 20 set di impostazioni dei parametri di pulsazione e corrente di saldatura.

Il dispositivo top di gamma stabilisce nuovi standard tra le saldatrici AC/DC e il pannello di controllo intuitivo garantisce la massima selezione di tutti i parametri di controllo necessari.< /span>

DATI TECNICI:

• Numero di catalogo: 7812740
• Codice EAN: 5903686618253
• Saldatura/taglio/altri metodi: MMA DC, TIG HF AC, TIG HF DC
• Tensione di alimentazione [V]: AC 3×400
• Tecnologia di produzione: IGBT
• Corrente massima di saldatura MMA [A]: 280
• Corrente massima di saldatura TIG AC [A]: 315
• Corrente massima di saldatura TIG DC [A]: 315
• Ciclo di lavoro MMA [%]: 60
• Ciclo di lavoro TIG [%]: 60
• Tensione a circuito aperto [V]: 67
• Tempo di salita della corrente [s]: 0 – 15
• Corrente iniziale [A]: 5-315
• Corrente di base [A]: 5-315
• Tempo di pendenza [s]: 0-15
• Corrente craterica [A]: 5-315
• Preflusso del gas [s]: 0,1 – 15
• Postflusso gas TIG [s]: 0,1 – 15
• Frequenza impulso TIG [Hz]: 0,5 – 999
• Larghezza impulso TIG [%]: 10-90
• Frequenza CA [Hz]: 1 – 250
• Saldo CA [%]: 15-50
• Consumo energetico massimo MMA [kVA}: 9,2
• Consumo energetico massimo TIG [kVA]: 6,3
• Consumo energetico massimo MMA [A]: 15,3
• Maxiconsumo medio di energia TIG [A]:13,7
• Sicurezza di rete [A]: 16
• Peso [kg]: 35
• Dimensioni (L x P x A) [cm]: 61,5 x 36,5 x 53

TECNOLOGIA IGBT

La base per la costruzione del sistema di conversione dell'energia elettrica della saldatrice sono sistemi elettronici basati sulla tecnologia IGBT e che consentono il funzionamento in gamma di frequenza superiore a200 kHz.< /strong>

La saldatrice è dotata di un sistema di compensazione della tensione di rete, che consente il funzionamento con fluttuazioni di tensione nella rete fino al 10%.

CICLO DI LAVORO

Il ciclo di lavoro si basa su un periodo di 10 minuti. Un ciclo di lavoro del 60% significa che è necessaria una pausa di 4 minuti dopo6 minuti di funzionamento. Un ciclo di lavoro del 100% significa che il dispositivo può funzionare continuamente senza interruzioni

LIVELLO DI PROTEZIONE

IP determina la misura in cui il dispositivo è resistente all'ingresso di solidi e contaminanti acquatici.IP23significa che il dispositivo è adatto per funzionamento in ambienti interni e non adatto all'uso sotto la pioggia.

SALDATURA MMA

Il dispositivoSherman Digitec® DIGITIG 315 AC/DC Multipulse consente la saldatura con un elettrodo rivestito.

FUNZIONE ARC FORCE

Permette la regolazione della dinamica dell'arco di saldatura. La riduzione della lunghezza dell'arco è accompagnata da un aumento della corrente di saldatura, che stabilizza l'arco.

Diminuendo il valore si otterrà un arco morbido e una minore penetrazione, mentre aumentando il valore si otterrà una penetrazione più profonda e la possibilità di riporti la saldatura ad arco corto.

Quando la funzione ARC FORCE è impostata su un valore elevato, è possibile saldare mantenendo una lunghezza minima dell'arco e un'elevata velocità di fusione dell'elettrodo.

FUNZIONE HOT START

È popolarmente chiamato Hot Start. Funziona quando l'arco viene acceso, provocandoun aumento temporaneo della corrente di saldatura oltre il valore impostato dal saldatore

HOT START ha lo scopo di impedire che l'elettrodo si attacchi al materiale ed è di grande aiuto per l'accensione dell'arco. Quando si saldano piccoli elementi, si consiglia di disattivare questa funzione poiché può bruciare il materiale di saldatura.

TEMPO DI PREFLUSSO GAS

Il tempo che intercorre tra la pressione del pulsante sulla maniglia e l'apertura della valvola del gas fino all'accensione dell'arco. Normalmente l'erogazione del gas di protezione all'uscita dell'ugello della torcia dovrebbe durare più di 0,5 s per proteggere il punto di inizio della saldatura e l'elettrodo di tungsteno.

CORRENTE INIZIALE (STRONG AMP)

Corrente che appare nel circuito quando si preme il pulsante sulla maniglia. Maggiore è la corrente iniziale, più facile sarà l'accensione dell'arco. Tuttavia, quando si saldano lamiere sottili, una corrente iniziale troppo elevata può causare la bruciatura della lamiera.

TEMPO FLUSSO GAS

Il tempo che intercorre tra lo spegnimento dell'arco e la chiusura della valvola del gas per proteggere il bagno di saldatura in fase di solidificazione dall'aria e raffreddare l'elettrodo di tungsteno. Un tempo di flusso troppo breve può portare all'ossidazione del cordone di saldatura. Quando si salda in modalità TIG AC, questo tempo dovrebbe essere più lungo.

DUTY IMPULSO

Con

Durata impulso ti consente di regolare la profondità dell'incorporamento. Aumentando la larghezza si aumenta la profondità di fusione, riducendola si riduce la quantità di calore introdotta nel materiale, riducendo così il rischio di bruciatura attraverso fogli più sottili o elementi più piccoli.

Per correnti più elevate, dovrebbero essere utilizzati valori di larghezza di impulso inferiori.Per correnti piccole, dovrebbero essere utilizzati valori di larghezza di impulso più alti, ad esempio una larghezza superiore a . Per correnti inferiori a 100 A, è necessario utilizzare il 50%.

AMP BASE)

Corrente responsabile del mantenimento del processo di saldatura, valore inferiore dell'impulso di corrente. Rende più facile controllare la quantità di calore introdotta nel materiale. Corrente di baseL'impostazione t è possibile solo per la saldatura a impulsi

TEMPO DI DISCESA

Tempo di decadimento della corrente di saldaturadal valore impostato al valore di corrente zero o di cratere.

CRATER STREAM (FINISH AMP)

Corrente utilizzata in alcune modalità di saldatura quando l'arco non si spegne immediatamente dopo la fase di decadimento della corrente di saldatura. Ciò consente di riempire il cratere e la fine della saldatura.

TEMPO DI SALITA ATTUALE (ANTICIPO)

Tempo di salita della corrente di saldatura dalla corrente iniziale al valore di corrente di saldatura impostato.

FREQUENZA DEL PULSO

Frequenzaalla quale il valore dell'impulso corrente cambia tra la corrente di saldatura e la corrente di base.

FREQUENZA CA

Una funzione utile durante la saldatura dell'alluminio. Maggiore è la frequenza, migliore è la qualità della saldatura e migliore è la concentrazione dell'arco

BILANCIAMENTO AC

Il rapporto tra la durata della fase positiva e quella negativa della corrente. La riduzione del bilanciamento introduce più calore nel materiale, risultando in una saldatura più stretta e una penetrazione più profonda, riducendo al contempo il carico termico sull'elettrodo di tungsteno.

Aumentando il bilanciamento si ottiene una minore introduzione di calore nel materiale, con conseguente migliore pulizia, una saldatura più ampia e una profondità di penetrazione inferiore, ma l'elettrodo di tungsteno si carica in modo significativo.

SPOT TIG

Il dispositivo consente di eseguire puntature ausiliarie nella modalità di saldatura a punti a tempo limitato.

MODALITÀ OPERATIVA 2T / 4T

2T – Modalità a due tempi – Premendo il pulsante nell'impugnatura si accende lo ionizzatore e si accende l'arco. Il processo di saldatura avviene mentre si tiene premuto il pulsante.

4T – Modalità a quattro tempi – Premendo il pulsante nell'impugnatura si accende lo ionizzatore e si accende l'arco. Quindi rilasciare il pulsante e saldare con il pulsante rilasciato. Premendo nuovamente il pulsante si terminerà il processo di saldatura

SELEZIONA FORMA D'ONDA AC

• Onda sinusoidale -Un'onda classica, simile alle saldatrici per trasformatori, preferita dai saldatori più anziani.
• Onda quadra - La forma d'onda universale e più comunemente utilizzata per saldare tutti i materiali. Produce più calore nella zona di saldatura e una maggiore penetrazione rispetto ad altre forme.
• Onda trapezoidale - Un arco più morbido con una pozza di fluido e una buona bagnabilità del materiale. Migliore controllo dell'arco rispetto a un'onda sinusoidale.
• Onda triangolare - Particolarmente preferita quando si saldano materiali sottili.

MEMORIZZAZIONE DELLE IMPOSTAZIONI

Il dispositivo ha in memoria l'ultima impostazione, ad es. H. Dopo lo spegnimento e la riaccensione vengono ripristinati gli ultimi parametri impostati. È inoltre possibile salvare un totale di 20 set di impostazioni, 10 ciascuno per i metodi TIG e MMA.
