Sherman TIG 320 AC / DC + Raffreddatore d'acqua + pedale + carrello

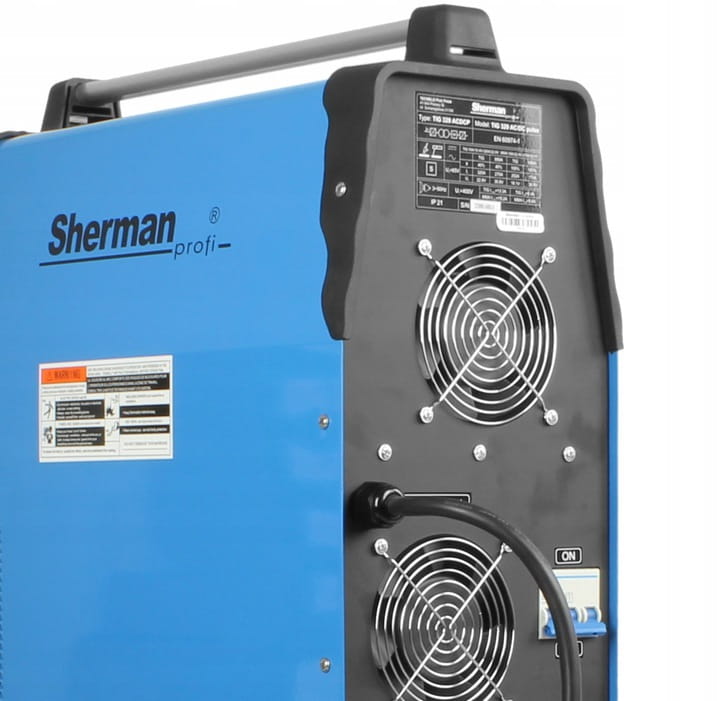

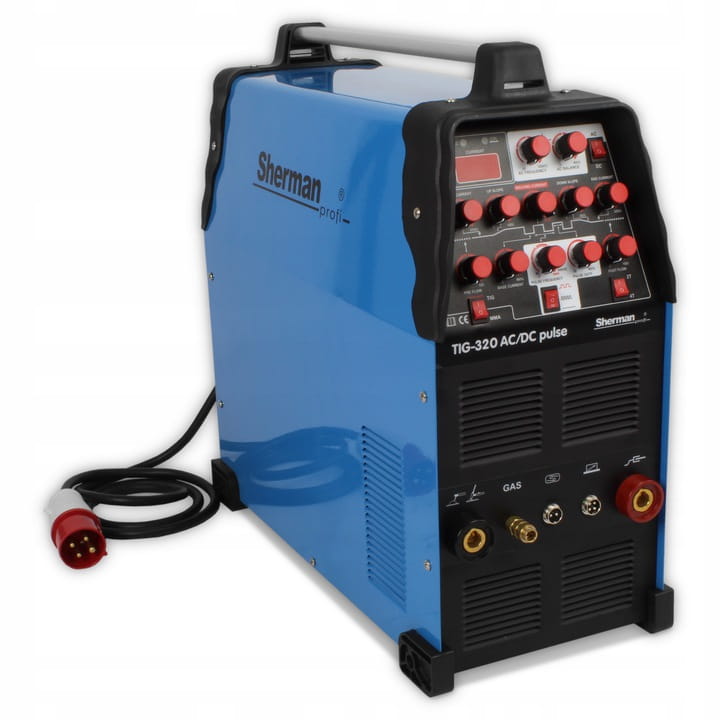

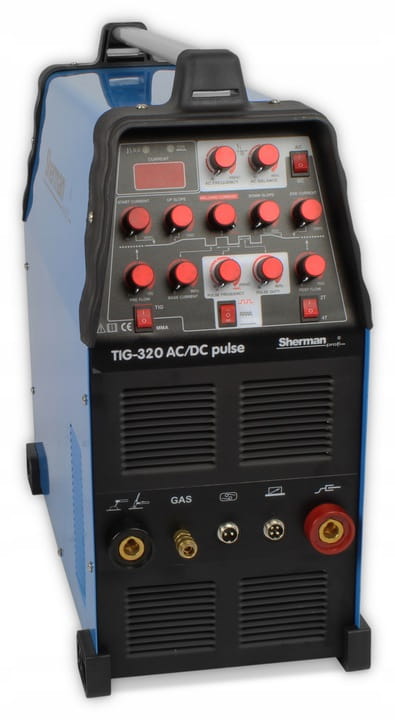

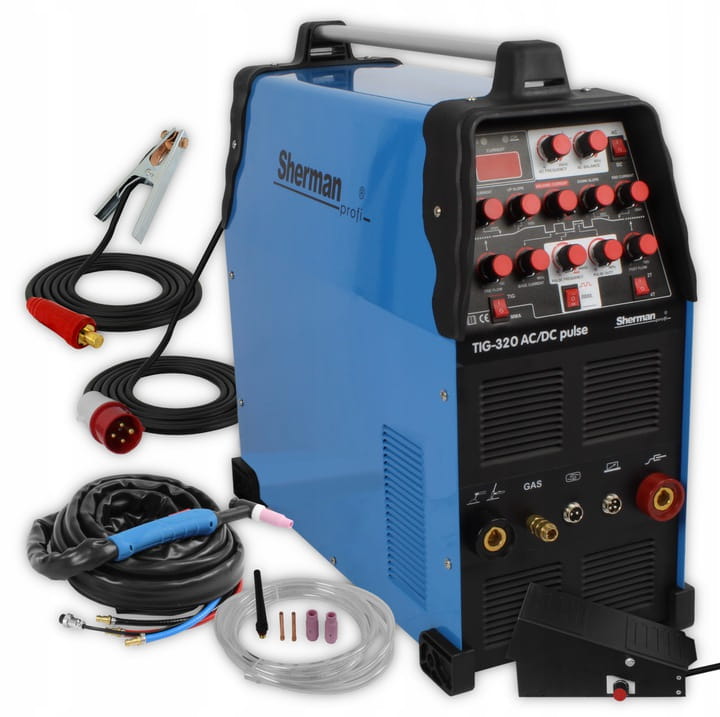

SALDATRICE INVERTER SHERMAN PROFI® TIG 320 PULSE AC / DC

Marchio: SHERMAN | Metodi di saldatura: TIG AC / DC, MMA | Alimentazione: 400V | Corrente di saldatura: 320A | Efficienza: 40%

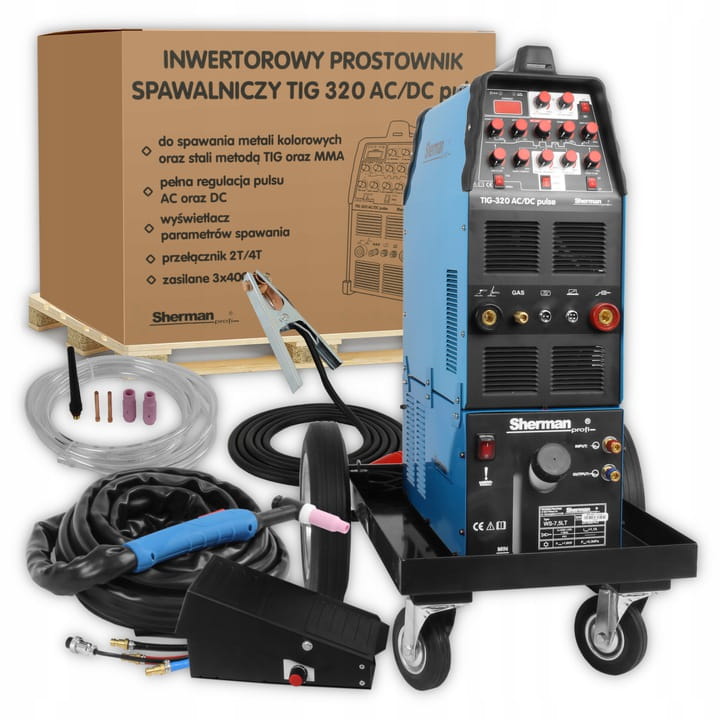

EQUIPAGGIAMENTO STANDARD

• Saldatrice a impulsi Sherman profi® 320 AC / DC
• Supporto per saldatura T-18 / 4m
• Cavo di massa da 3 m
• Tubo del gas
• Parti consumabili dell'impugnatura (ugelli - 2 pezzi, manicotti - 2 pezzi e un tappo lungo)
• Manuale d'uso
• Certificato di garanzia

EQUIPAGGIAMENTO AGGIUNTIVO

• Frigorifero Sherman WS-7,5LT
• Pedale di controllo
• Piattaforma del carrello

La saldatrice a impulsi TIG 320 AC / DC è una saldatrice inverter realizzata con tecnologia IGBT. Viene utilizzato per la saldatura manuale con corrente continua e alternata TIG e corrente continua con elettrodo rivestito (metodo MMA).

È ampiamente utilizzato sia nella produzione che nei servizi. È progettato per funzionare in ambienti chiusi e coperti.

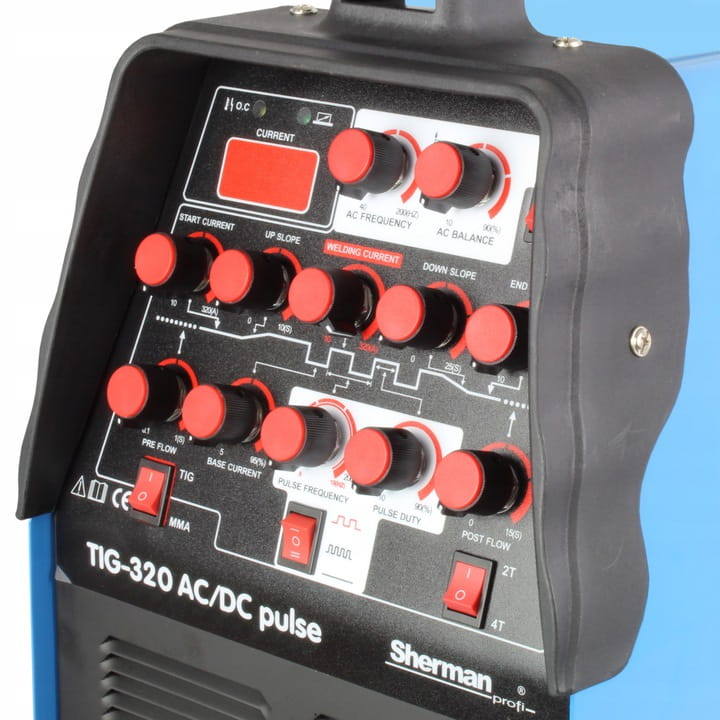

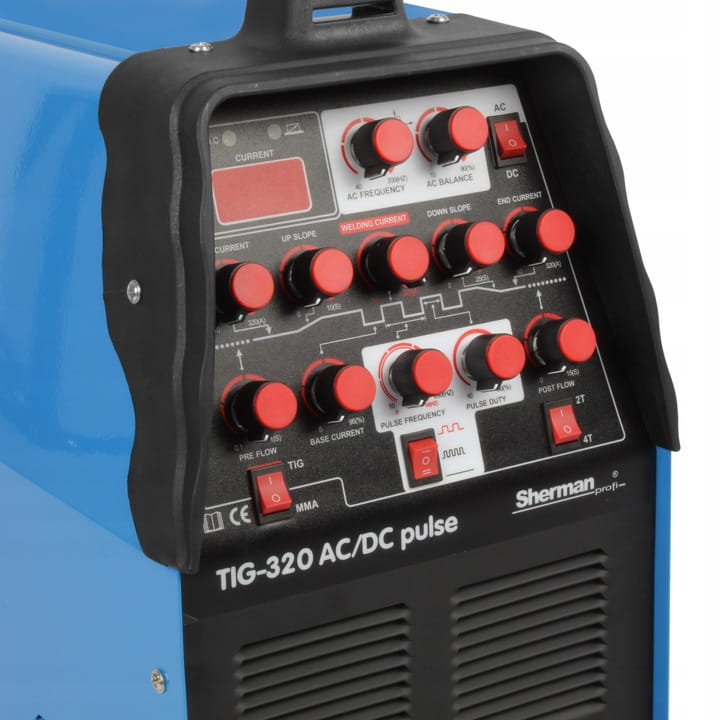

Il saldatore consente la regolazione e il controllo completo di tutti i parametri di saldatura delle caratteristiche dell'arco e dell'impulso.

Dispone di accensione HF, funzione 2T / 4T e visualizzazione della corrente di saldatura.

Il dispositivo ha ottime proprietà di saldatura, consigliato soprattutto ai professionisti.

HF

Saldatura con elettrodo di tungsteno nella protezione del gas protettivo con arco pilota (senza contatto)

MODALITÀ DI FUNZIONAMENTO 2T / 4T

Nella modalità a due tatti, premendo l'interruttore nell'impugnatura dell'impugnatura si accenderà lo ionizzatore e si accenderà l'arco. La saldatura viene eseguita con l'interruttore premuto. Il rilascio dell'interruttore interromperà la saldatura. Nella modalità a quattro colpi, premendo l'interruttore nell'impugnatura dell'impugnatura si accenderà lo ionizzatore e si accenderà l'arco, quindi rilasciare l'interruttore e iniziare a saldare con l'interruttore rilasciato. Premendo nuovamente l'interruttore si interromperà la saldatura.

TECNOLOGIA IGBT

La base per la costruzione del sistema di conversione dell'energia elettrica della saldatrice sono sistemi elettronici realizzati in tecnologia IGBT, che consentono il funzionamento nella gamma di frequenza superiore a 200 kHz

CORRENTE INIZIALE

La corrente che appare nel circuito dopo aver premuto il pulsante nella maniglia della maniglia. Maggiore è la corrente di avviamento, più facile è innescare l'arco. Tuttavia, durante la saldatura di lamiere sottili, una corrente di avviamento troppo alta può portare al burnout. In alcune modalità di saldatura, la corrente non aumenta per riscaldare il pezzo.

CORRENTE DEL CRATER

Corrente utilizzata in alcune modalità di saldatura quando l'arco non si spegne immediatamente dopo la discesa della corrente di saldatura. Ti permette di riempire il cratere e la fine della saldatura.

CORRENTE DI BASE

La corrente responsabile del mantenimento del processo di saldatura, il valore inferiore dell'impulso di corrente. Facilita il controllo della quantità di calore introdotta nel materiale.

FREQUENZA IMPULSI

La frequenza con cui il valore dell'impulso di corrente cambia tra la corrente di saldatura e la corrente di base.

LARGHEZZA DI IMPULSO

La durata dell'impulso consente di regolare la profondità di penetrazione. Aumentando la larghezza aumenta la profondità di penetrazione, riducendo la quantità di calore introdotta nel materiale, riducendo il rischio di bruciare attraverso fogli più sottili o componenti più piccoli.

TEMPO DI PREFLUSSO GAS

Il tempo trascorso dalla pressione del pulsante nell'impugnatura dell'impugnatura al momento in cui viene innescato l'arco. Tipicamente dovrebbe essere più lungo di 0,5 secondi per fornire il gas di protezione all'uscita dell'ugello della torcia. per coprire il punto di partenza della saldatura e l'elettrodo di tungsteno. Nel caso di una linea di alimentazione del gas più lunga dalla bombola, il tempo di preflusso dovrebbe essere più lungo.

TEMPO DI FLUSSO GAS

Il tempo dall'estinzione dell'arco alla chiusura della valvola del gas. per schermare il bagno di solidificazione dall'aria e raffreddare l'elettrodo di tungsteno. Un tempo di postflusso troppo breve può provocare l'ossidazione della saldatura. Quando si salda in modalità TIG AC (corrente alternata), questo tempo dovrebbe essere più lungo.

ORA DI ALZARSI

Il tempo in cui la corrente di saldatura sale dalla corrente di avviamento al valore di corrente di saldatura impostato.

FERMO

Tempo per la discesa della corrente di saldatura dal valore impostato a zero o al valore della corrente di cratere.

FREQUENZA CORRENTE AC

Utile nella saldatura dell'alluminio. Maggiore è la frequenza, migliore è la qualità della saldatura, migliore è la focalizzazione dell'arco

BILANCIAMENTO AC

Il rapporto tra la durata della fase positiva e la fase negativa. Diminuendo il bilanciamento si introduce più calore nel materiale, con il risultato di una saldatura più stretta e una penetrazione più profonda, riducendo il carico termico sull'elettrodo di tungsteno. L'aumento del bilanciamento introduce meno calore nel materiale, con conseguente migliore pulizia, un'ampia saldatura e una fusione meno profonda, tuttavia, carica in modo significativo l'elettrodo di tungsteno.

MMA

Possibilità di saldatura MMA

PARAMETRI TECNICI

• Tensione di alimentazione AC 3x400V ± 10% 50Hz
• Potenza massima assorbita 9 kVA
• Corrente di saldatura nominale / duty cycle MMA: 270 A / 40%; TIG 320 A / 40%
• Tensione nominale a vuoto 65 V
• Assorbimento di corrente massimo 15,2 A
• Protezione della rete 16 A.
• Peso (senza accessori) 32 kg
• Dimensioni 545 x 255 x 540 mm
• Grado di protezione IP21

CAMPI DI REGOLAZIONE DEI PARAMETRI

• Preflusso di gas 0,1 - 1 s
• Postflusso gas 0 - 15 sec
• Rampa di corrente in aumento 0-10 s
• Discesa 0 - 25 s
• Corrente iniziale 10-320 A.
• Corrente di saldatura: TIG: 10-320 A MMA: 10-270 A
• Corrente di base 5 - 95% della corrente di saldatura
• Corrente di cratere 10-320 A.
• Frequenza degli impulsi 0,5 - 5 Hz e 10-200 Hz
• Larghezza dell'impulso 10-90%
• Frequenza AC 40-200 Hz
• Bilanciamento AC 10-90%

PROTEZIONE CONTRO IL SURRISCALDAMENTO

Il generatore è dotato di un interruttore termico automatico.

Quando la temperatura della saldatrice è troppo alta, la protezione interrompe la corrente di saldatura e si accende il diodo di segnalazione surriscaldamento. Dopo che la temperatura è scesa, l'interruttore si ripristina automaticamente.

CICLO DI LAVORO

Il ciclo di lavoro si basa su un periodo di 10 minuti. Il ciclo di lavoro del 40% significa che dopo 4 minuti di funzionamento è necessaria una pausa di 6 minuti. Il ciclo di lavoro del 60% significa che dopo 6 minuti di funzionamento del dispositivo, è necessaria una pausa di 4 minuti. Il ciclo di lavoro del 100% significa che il dispositivo può funzionare continuamente senza interruzioni.

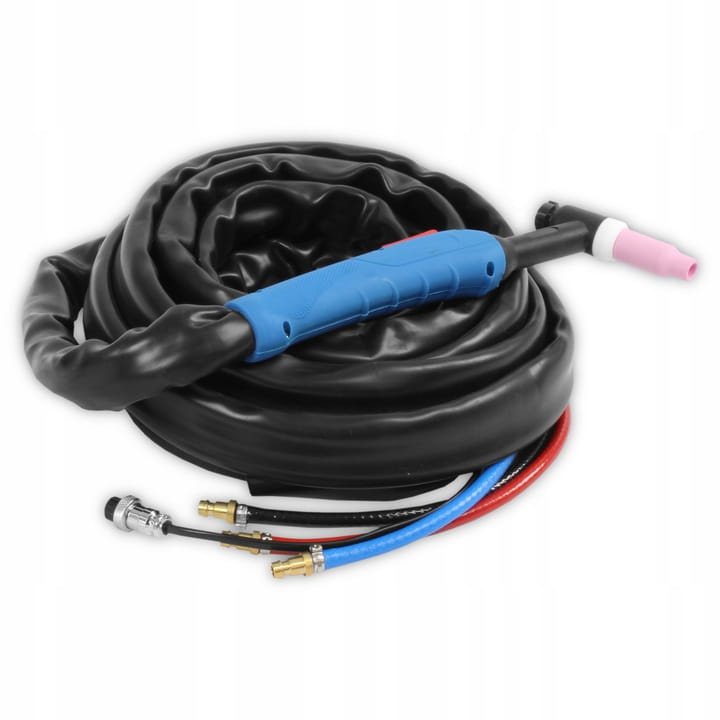

PORTA TIG

• Tipo di impugnatura T-18
• Portata massima di corrente di 320 A.
• Raffreddamento a liquido
• Pressione del liquido 2,5 bar (max 3,5 bar)
• Portata minima del liquido 0,9 l / min
• Accensione dell'arco Senza contatto (HF)
• Lunghezza 4 m
