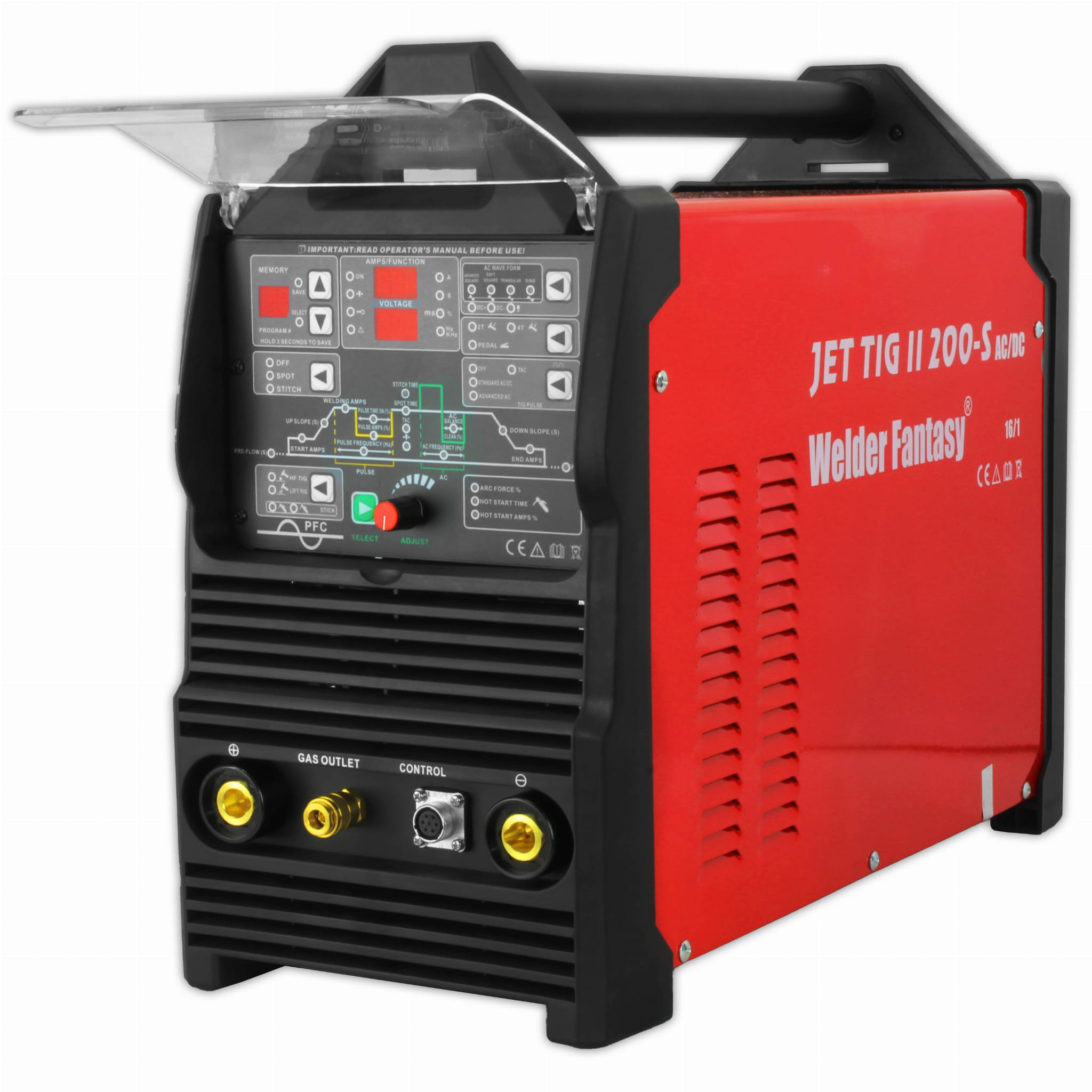

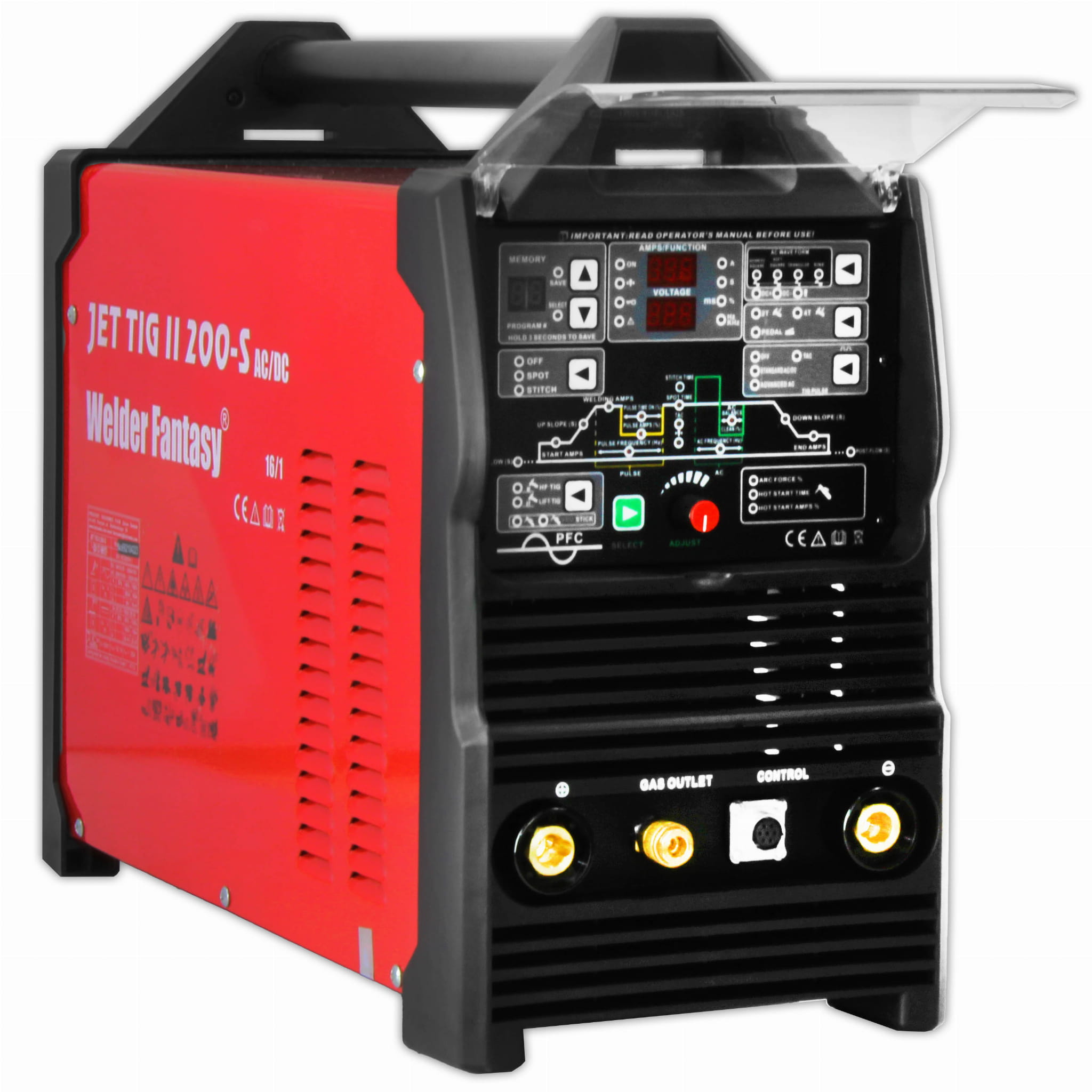

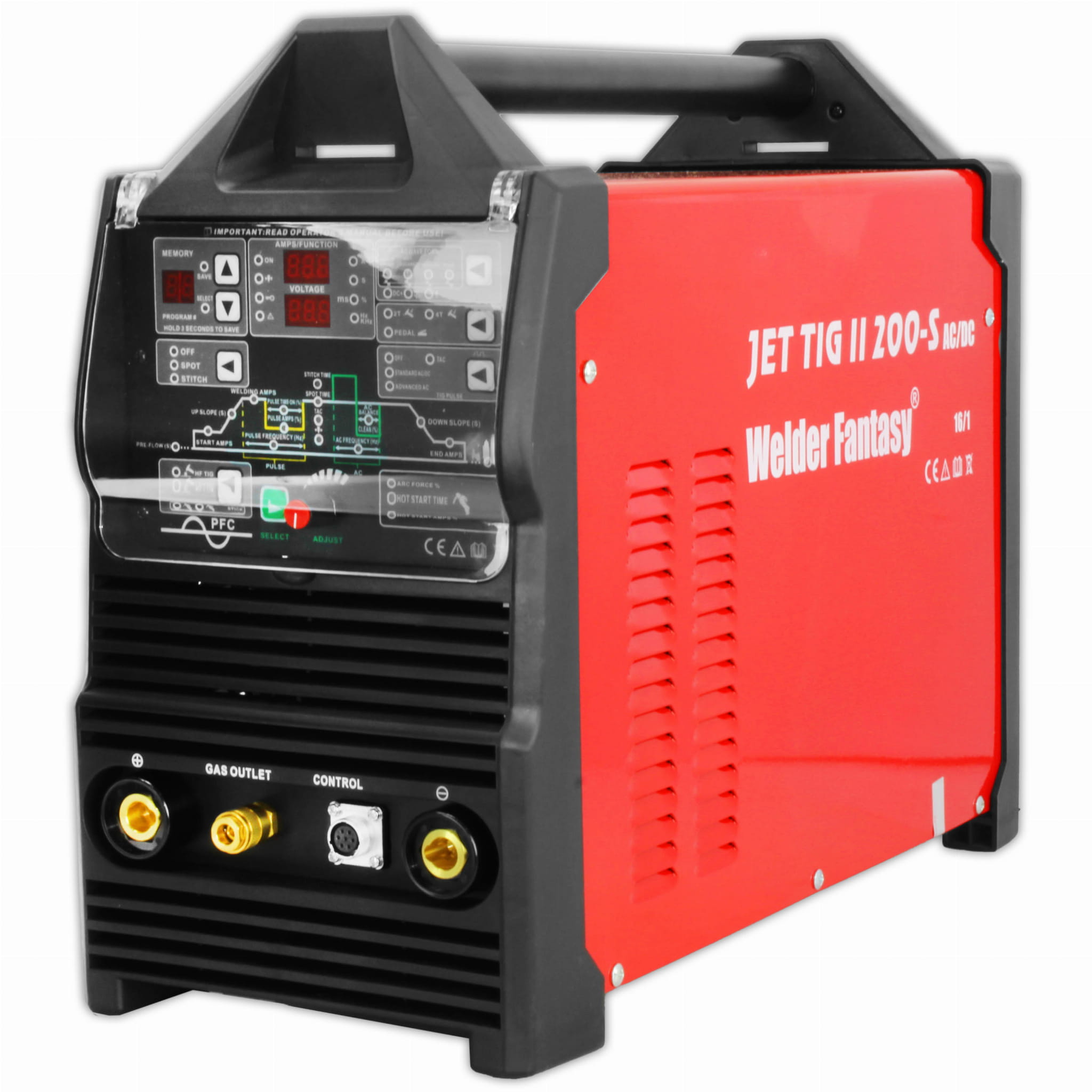

Welder Fantasy JET TIG II AC/DC 200-S SPOT IGBT

WELDER FANTASY SALDATRICE AD INVERTER JET TIG AC/DC 200-S SPOT/COLD

Produttore: Welder Fantasy | Metodi di saldatura: MMA, TIG, | Alimentazione: 230V | Corrente di saldatura: 200A | Efficienza: 60% |

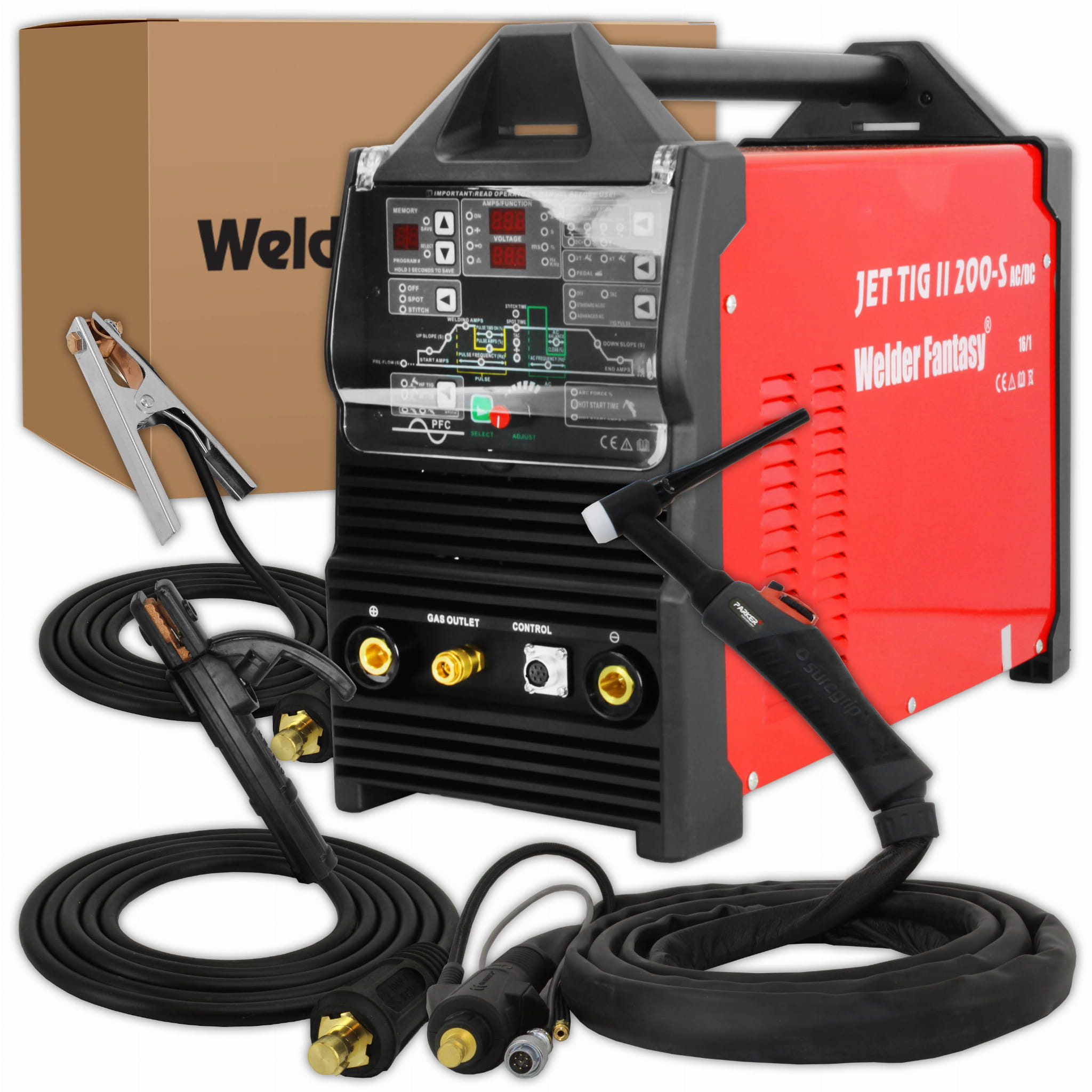

EQUIPAGGIAMENTO STANDARD

• Welder Fantasy JET TIG II AC/DC 200-S IGBT saldatore,

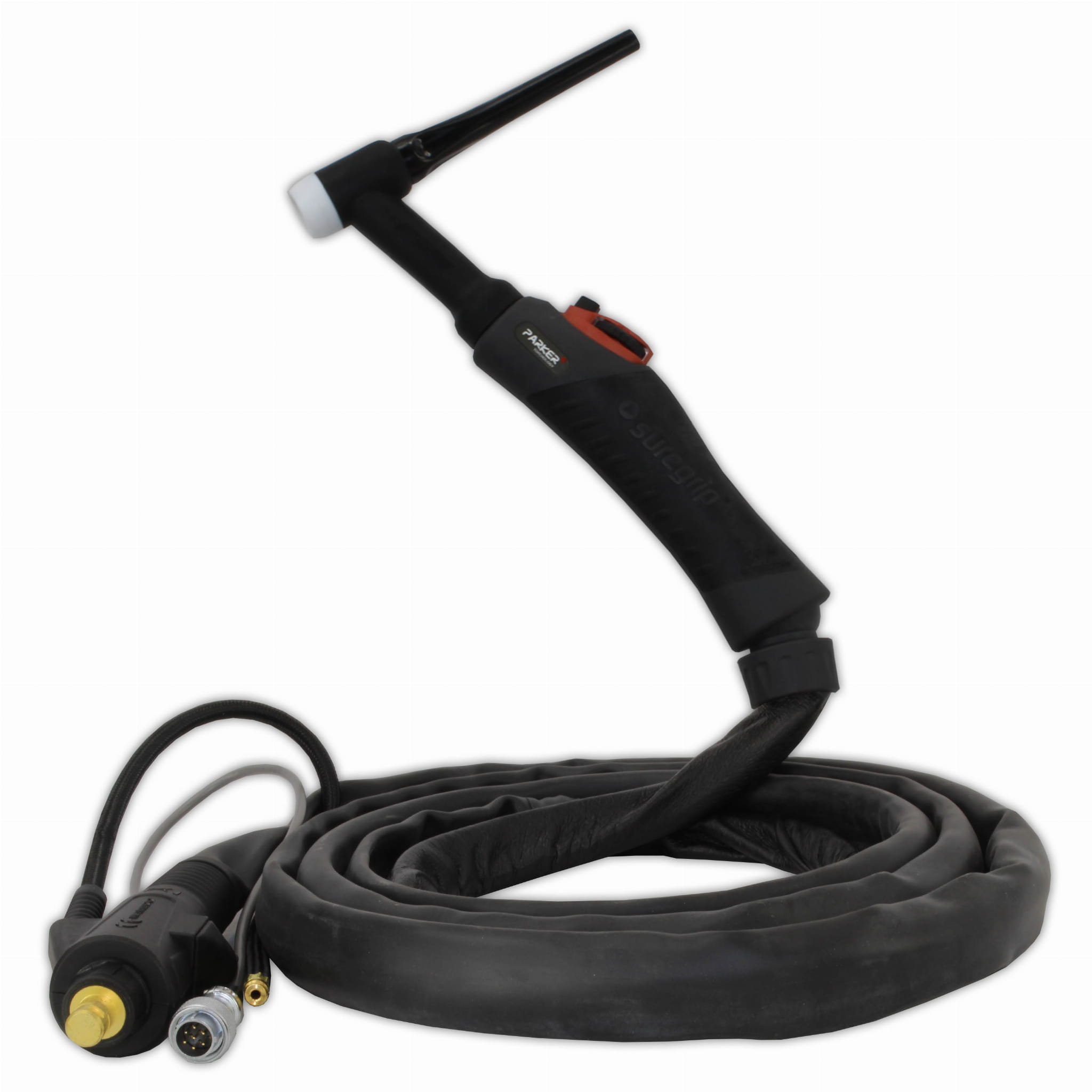

• Torcia per saldatura PARKER SUREGRIP SGT26 FLEX TIG SRT 26-4 m - corrente di saldatura regolabile,
• supporto di massa da 3 m,
• Portaelettrodo da 3 m,
• Manuale d'uso e scheda di garanzia.

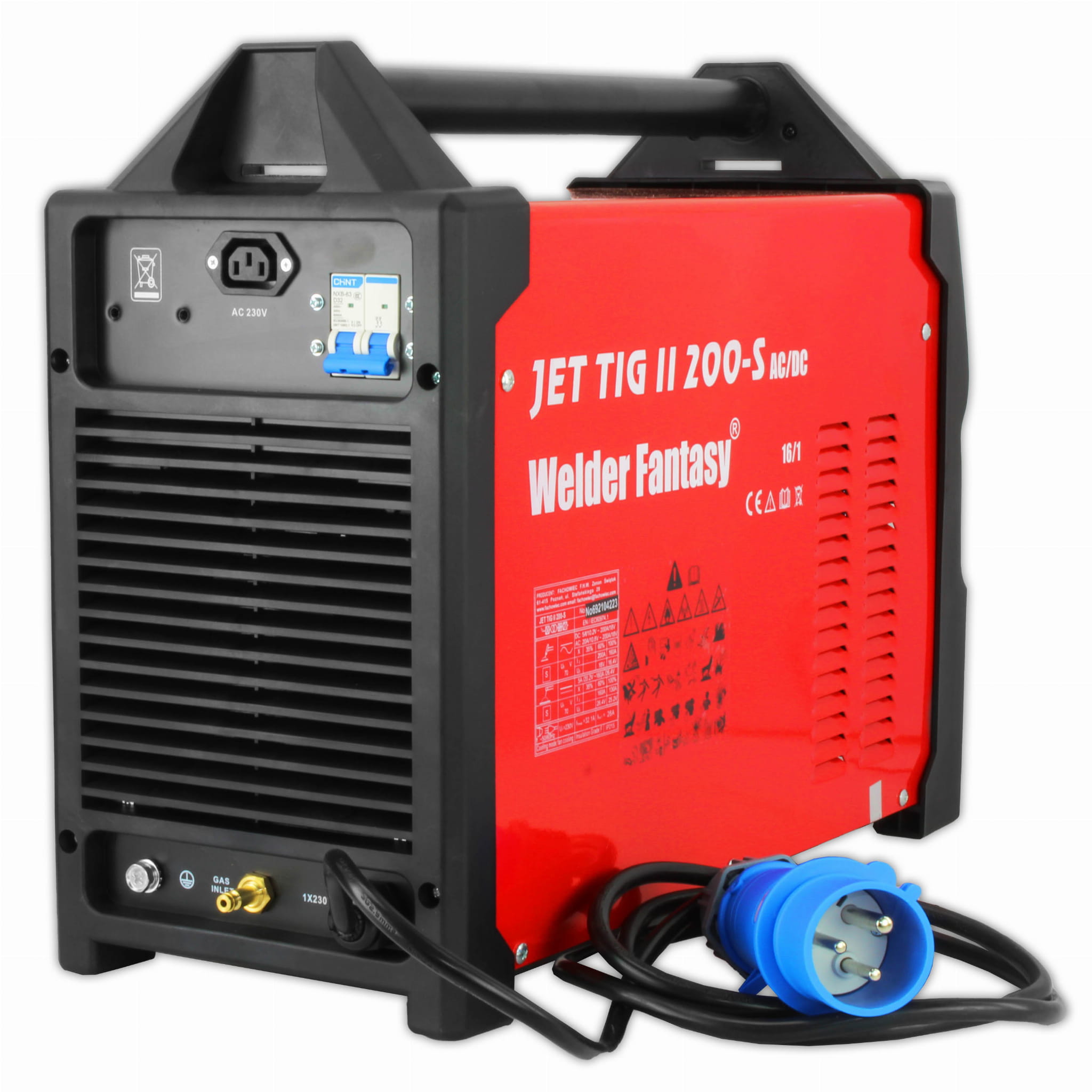

• Il dispositivo è dotato di una spina industriale 230V 32A.

Welder Fantasy è un marchio creato da FACHOWIEC nel 1991. Le saldatrici inverter TIG/MMA, le saldatrici semiautomatiche MIG/MAG, le taglierine al plasma e altre attrezzature con il marchio Welder Fantasy sono apprezzate da molti anni da migliaia di officine e imprese in Polonia e all'estero. Il marchio Welder Fantasy è:

• La massima qualità dei dispositivi,
• Garanzia di affidabilità,
• elevati parametri di lavoro,
• Leader nel mercato polacco.

Il dispositivo di prima classe stabilisce nuovi standard tra le saldatrici AC/DC e il pannello di controllo intuitivo garantisce la selezione di tutti i parametri operativi necessari.

I dispositivi industriali Welder Fantasy JET TIG II AC/DC 200 SPOT IGBT sono sorgenti di saldatura a microprocessore basate sulla tecnologia IGBT e adattate alla saldatura:

• acciai al carbonio, inossidabili e resistenti agli acidi
• rame, ottone, magnesio, titanio
• tutte le leghe di alluminio

DATI TECNICI:

• Alimentazione: 1~230V 50Hz
• Potenza assorbita TIG/MMA: 6 kVA
• Protezione temporizzata min.: 20A TIPO C
• Classe di isolamento: F
• Grado di protezione custodia: IP21
• Dimensioni: 575x230x435mm
• Peso: 26 kg
• Intervallo di corrente di saldatura TIG DC: 3-200 A
• Intervallo di corrente di saldatura TIG AC: 5-200 A
• Efficienza TIG 60%: 200A
• Efficienza TIG 100%: 160A
• Forma d'onda forma d'onda: quadra, trapezoidale, triangolare, sinusoidale
• Regolazione della frequenza della corrente alternata: 20-250 Hz
• Saldo corrente in modalità AC: 5%-95%
• Inizio gas / fine modalità AC/DC: 0-10 / 0-25 sec
• Modalità CC corrente iniziale/finale: 3-200 / 3-200 A
• Inizio/fine modalità AC corrente: 5-200 A
• Tempo di salita/discesa Modalità AC/DC: 0-10s / 0-10s
• Base impulsi AC/DC: 3-100%
• Durata dell'impulso AC/DC: 5%-95%
• Frequenza corrente mista CA avanzata: 0,1-10 Hz
• Frequenza della corrente a impulsi CC standard: 0,1-500 Hz
• Frequenza degli impulsi Standard CA Quadrato (quadrato): 0,1-250 Hz
• Frequenza impulsi Standard AC Soft Quadrato, Triangolare, Sinusoidale: 0,1-250 Hz
• Funzione accensione arco TIG: HF (ionizzatore) / LIFT
• MMA / VRD MMA tensione a vuoto: 70 / 21 V
• Corrente di saldatura MMA DC+ / DC-: 10-160 A
• Efficienza MMA 60%: 160 A
• Efficienza MMA 100%: 130 A
• FORZA DELL'ARCO: 0-100%
• TEMPO DI AVVIO A CALDO: 0-2 sec
• AVVIO A CALDO AMPLIFICATORI: 0-100%

TECNOLOGIA IGBT

Tecnologia moderna basata su transistor bipolari con gate isolato. Combina la facilità di controllo dei transistor ad effetto di campo con l'elevata tensione di rottura e la velocità di commutazione dei transistor bipolari. L'uso della tecnologia IGBT estende in modo significativo il funzionamento affidabile delle apparecchiature di saldatura.

LIVELLO DI SICUREZZA

IP definisce il grado di resistenza del dispositivo all'ingresso di contaminanti solidi e dell'acqua. IP21 significa che il dispositivo è adatto a funzionare in ambienti chiusi.

MMA

Metodo che utilizza un elettrodo rivestito, costituito da un'anima metallica ricoperta da una guaina. Il saldatore alimenta l'elettrodo mentre si fonde nel pezzo in lavorazione in modo da mantenere una lunghezza d'arco costante. Il dispositivo consente la saldatura con tutti i tipi di elettrodi, ad esempio basici, cellulosici, rutilici o acidi.

VRD

Funzione VRD (Voltage Reduction Device) disponibile in modalità MMA - un modulo che riduce la tensione di riposo (idling) del circuito secondario del dispositivo). Aumenta la sicurezza e riduce il rischio di scosse elettriche.

FORZA DELL'ARCO

La funzione di stabilizzazione dell'arco mantenendo il valore della tensione dell'arco di saldatura indipendentemente dalla sua lunghezza e facilitando il controllo della quantità di spruzzi.

INIZIO A CALDO

Quando l'arco viene innescato, la corrente di saldatura viene temporaneamente aumentata per riscaldare il materiale e l'elettrodo nel punto di contatto e per modellare correttamente la penetrazione e la faccia di saldatura nella fase iniziale della saldatura

DISPOSITIVO CONSENTITO PER I METODI DI SALDATURA:

TIG DC lift-arc - Nel metodo TIG (Tungsten Inert Gas), l'arco elettrico viene acceso in uno schermo di gas inerte (argon), tra l'elemento saldato e un elettrodo non consumabile in tungsteno puro o tungsteno con additivi. Nella modalità TIG lift-arc, l'arco si accende quando l'elettrodo entra in contatto con il pezzo. In modalità TIG DC, la corrente è costante.

TIG DC HF - Per eliminare completamente la possibilità di contaminazione da tungsteno della saldatura, si raccomanda che l'elettrodo non tocchi il pezzo; a tale scopo viene utilizzata l'accensione dell'arco senza contatto mediante scariche ad alta frequenza generate dallo ionizzatore integrato nel dispositivo.

TIG DC PULS lift-arc - l'arco viene acceso mettendo a contatto l'elettrodo con il materiale da saldare, la funzione a impulsi consente la saldatura di elementi sottili attraverso variazioni periodiche dell'intensità di corrente.

TIG DC PULS HF - accensione HF senza contatto con uno ionizzatore in modalità TIG DC PULS

TIG AC lift-arc - una funzione che consente di saldare l'alluminio utilizzando la corrente alternata, che svolge la funzione di pulizia catodica durante la saldatura dell'alluminio. Grazie alla possibilità di impostare il parametro AC BALANCE, ovvero il bilanciamento della corrente alternata, è possibile regolare il rapporto tra la durata delle sue fasi.

TIG AC HF - una funzione analoga per la saldatura dell'alluminio con corrente alternata, l'accensione avviene senza contatto attraverso la corrente ad alta frequenza generata dallo ionizzatore

TIG AC PULS lift-arc - la saldatura in questa modalità è una combinazione dell'uso della corrente alternata con l'impulso, che consente la saldatura di elementi in alluminio molto sottili. L'arco si accende per contatto dell'elettrodo con il materiale saldato.

TIG AC PULS HF - una funzione che consente la saldatura di elementi sottili in alluminio. Accensione senza contatto grazie all'utilizzo di uno ionizzatore.

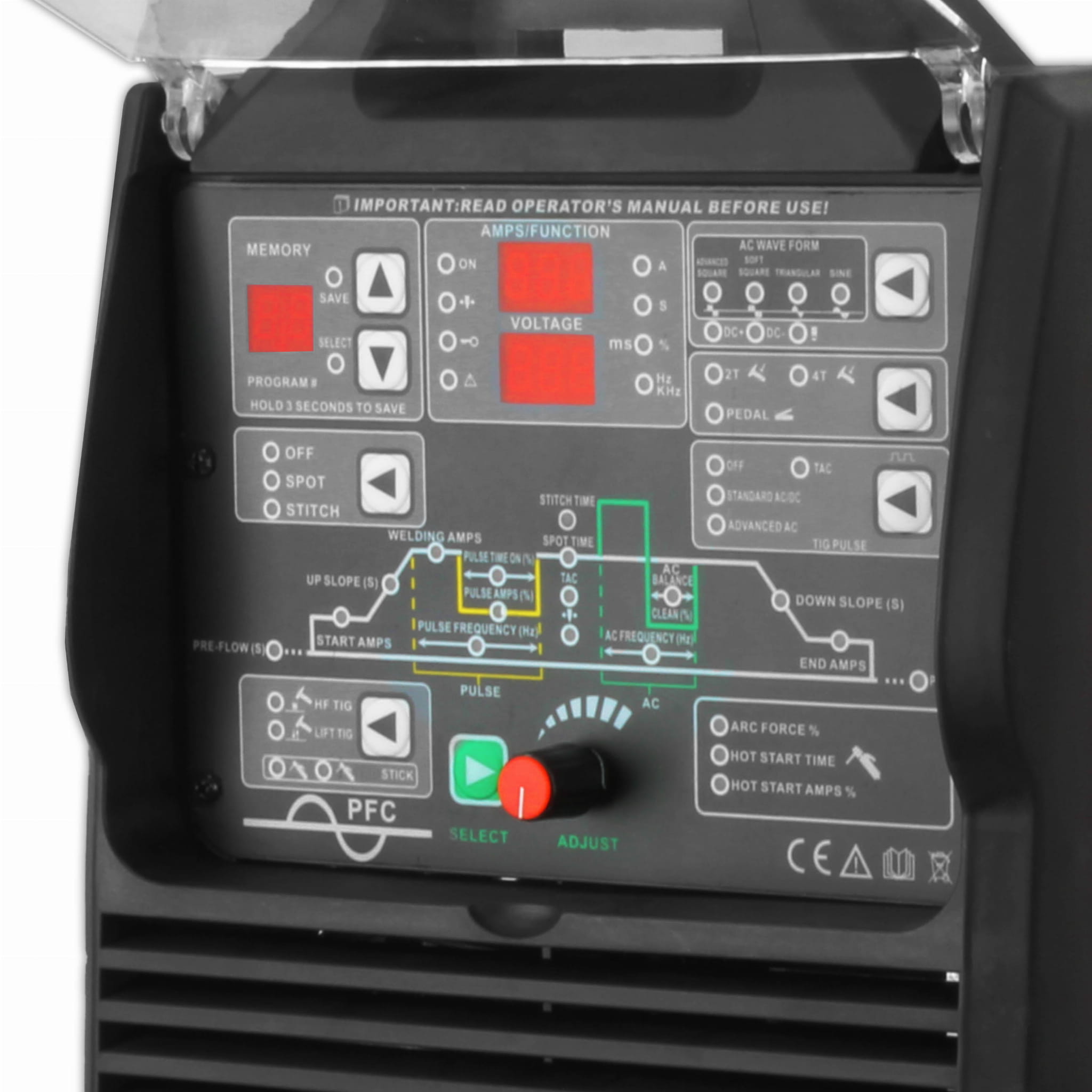

FUNZIONI DEL PANNELLO:

Possibilità di utilizzare le impostazioni di fabbrica programmate dall'utente per la saldatura di alluminio e acciaio (60 canali di memoria). Selezione della forma d'onda:

• ADVANCED SQUARE - una forma d'onda CA rettangolare consente di saldare l'alluminio con l'aggiunta di magnesio
• SOFT SQUARE - una forma d'onda AC trapezoidale viene utilizzata per saldare l'alluminio con l'aggiunta di silicio
• TRIANGOLARE - l'impostazione della forma d'onda di corrente triangolare è ottimale per la saldatura di componenti sottili, compreso l'alluminio anodizzato
• SINE - la forma d'onda sinusoidale è consigliata per la saldatura di alluminio puro 99,999%

TIG AC + DC - la funzione ADVANCED AC consente di saldare con corrente mista AC DC - In un unico ciclo avviene il passaggio tra corrente alternata AC e corrente continua con polarità negativa DC(-). Questo ciclo si ripete durante tutto il processo di saldatura. La saldatura a corrente mista è particolarmente utile quando si uniscono elementi di diverso spessore. Riduce anche le emissioni sonore rispetto alla saldatura AC.

SALDATURA A FREDDO TIG - la funzione genera scariche ad arco di saldatura ad alta potenza in tempi molto brevi (fino a 0.001s). Ciò consente l'unione di elementi saldati senza l'aggiunta di un legante, inclusi materiali dissimili. La funzione SALDATURA A FREDDO è particolarmente utile quando si uniscono elementi con spessore inferiore a 1 mm, si affiorano i bordi e ovunque sia importante riscaldare il meno possibile gli elementi saldati.

MMA DC+ - Il metodo MMA utilizza un elettrodo rivestito, costituito da un'anima metallica ricoperta da un rivestimento. Si genera un arco elettrico tra l'estremità dell'elettrodo e il materiale da saldare. L'arco viene acceso toccando la punta dell'elettrodo sul pezzo. MMA DC+ significa saldatura con polarità positiva - viene generato più calore nel materiale e meno nell'elettrodo.

MMA DC- - la differenza tra MMA DC+ è che la polarità nella modalità MMA DC - è negativa, quindi la distribuzione del calore è invertita - viene generato più calore sull'elettrodo e meno nel materiale saldato.

MMA VRD DC+ - disponibile nella modalità MMA DC+, la funzione VRD (Voltage Reduction Device - un modulo che riduce la tensione a vuoto del circuito secondario del dispositivo. Aumenta la sicurezza e riduce il rischio di scosse elettriche. La funzione si spegne e si accende l'alimentazione di saldatura quando la resistenza viene misurata durante la saldatura tra le estremità dell'elettrodo - l'elemento saldato.

MMA VRD DC- - disponibile in modalità MMA DC-, la funzione VRD (Voltage Reduction Device) funziona allo stesso modo di MMA VRD DC+, la differenza sta nella polarità negativa.

MACCHIARE

La saldatura TIG SPOT viene utilizzata per l'unione sovrapposta (fissatura) di lamiere sottili (fino a 1,5 mm, se forate fino a 5 mm - giunzione a punto foro) in acciaio, acciai legati, nonché per unire lamiere prima della saldatura di testa.

Il metodo consiste nell'introdurre un breve impulso termico (0,1-4 s), durante il quale la superficie della lamiera interessata dall'arco elettrico viene fusa e saldata alla lamiera immediatamente sottostante.

POLSO TAC

Consente un modo efficiente di unire lamiere sottili, pur mantenendo una piccola quantità di apporto di calore, che riduce significativamente la deformazione del materiale. L'alta frequenza della corrente pulsante consente la creazione molto rapida di un bagno di saldatura, che si traduce nella creazione immediata di una saldatura, una punta.

In questa modalità è possibile preunire gli elementi saldati con una serie di brevi saldature, consentendo così il preposizionamento degli elementi saldati l'uno rispetto all'altro.

ARROTONDAMENTO DELL'ELETTRODO

Permette un'accensione a breve termine dell'arco per fondere la punta dell'elettrodo affilato e formare un arrotondamento sulla sua sommità.

La punta arrotondata dell'elettrodo impedisce l'oscillazione dell'arco di saldatura, che può essere causata da una preparazione inadeguata dell'elettrodo non consumabile. Un ulteriore vantaggio dell'utilizzo di un elettrodo arrotondato è una maggiore profondità di penetrazione.

PFC

Correzione del fattore di potenza - aumento del fattore di potenza a un valore il più vicino possibile al 100% al fine di ridurre le perdite di potenza nelle linee di trasmissione.

2T/4T

2T - Premendo il pulsante della torcia di saldatura si prefluisce il gas, quindi si accende l'arco e si inizia a saldare. Quando il pulsante viene rilasciato, l'arco si spegne e il gas scorre.

4T - Premendo e rilasciando il pulsante della torcia di saldatura si esegue il preflusso del gas, quindi si accende l'arco e si avvia la saldatura. Quando il pulsante viene premuto e rilasciato nuovamente, l'arco si spegnerà e il gas fluirà.

PRE GAS

Regolazione del tempo di flusso del gas di protezione prima della saldatura.

POST GAS

Regolazione del tempo di flusso del gas di protezione dopo la saldatura.

ORA DI ALZARSI

Tempo di salita della corrente di saldatura dalla corrente iniziale al valore di corrente di saldatura impostato.

TEMPO DI DISCESA .

Il tempo in cui la corrente di saldatura scende dal valore impostato a zero o il valore della corrente di cratere.
