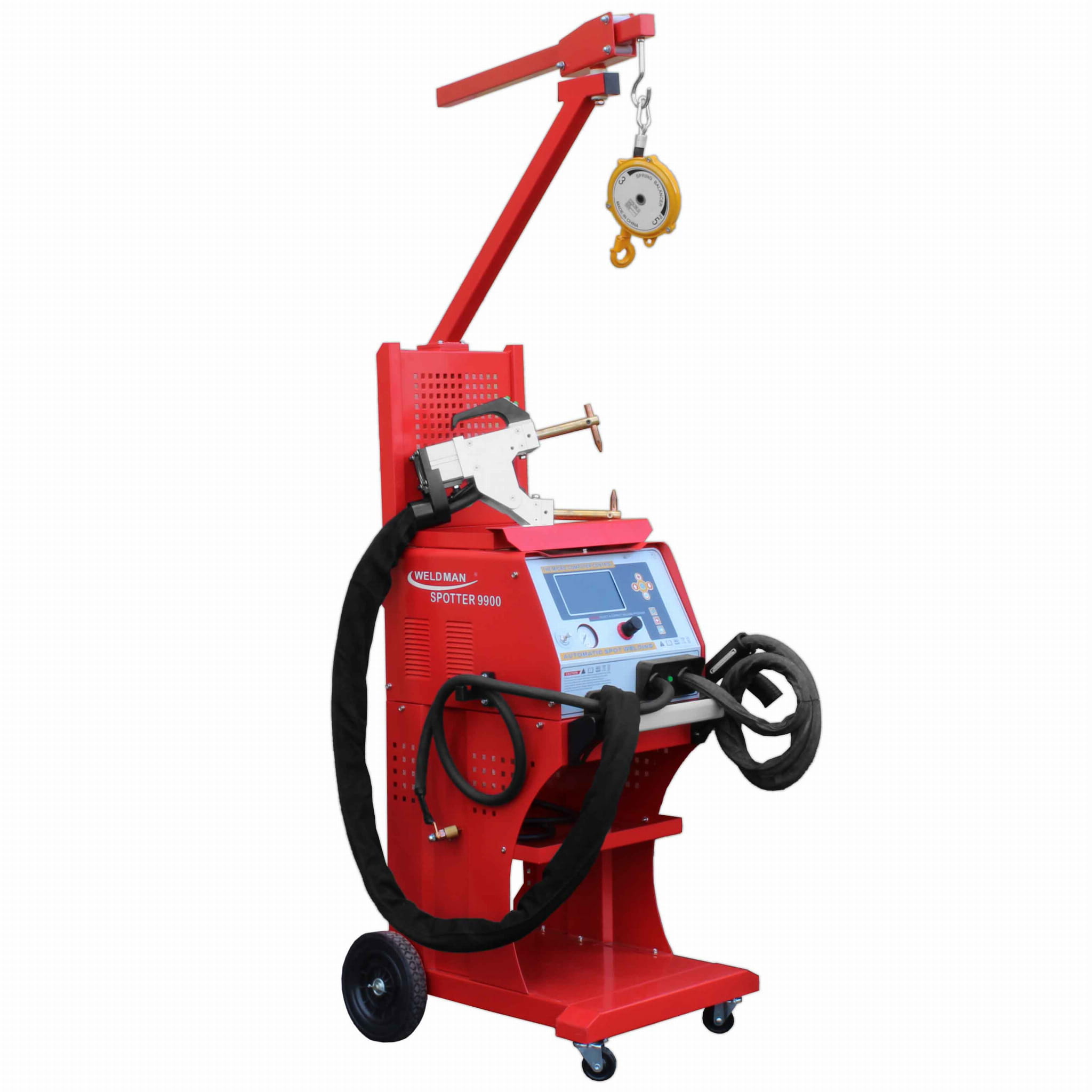

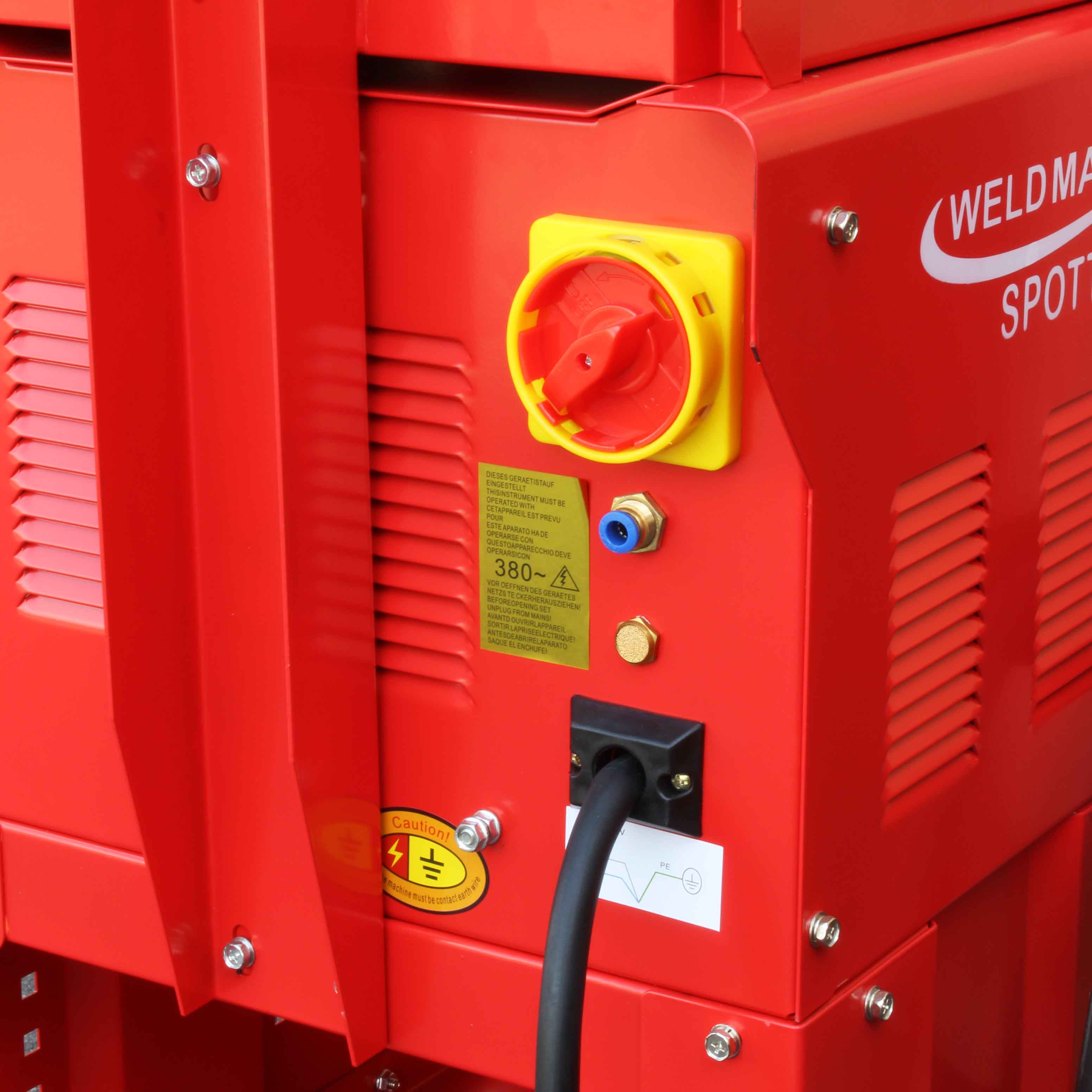

Weldman Spotter 9900

SALDATRICE CONTROLLATA DA MICROPROCESSORE WELDMAN SPOTTER 9900

Produttore: Weldman | Alimentazione: 400V | Corrente: 11000A | Potenza: 22,8 kVa | Spessore massimo del materiale saldato [mm]: 4 + 4

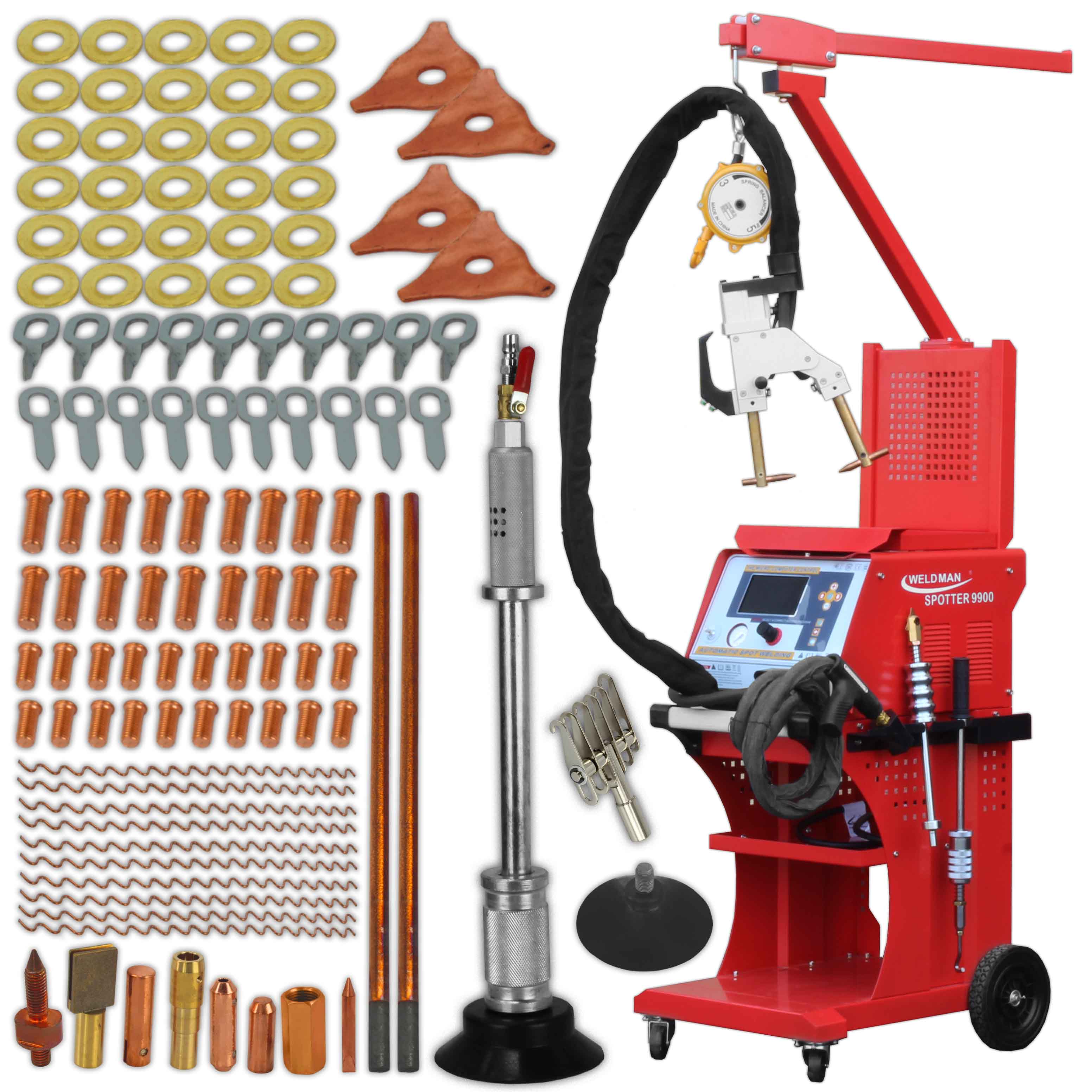

EQUIPAGGIAMENTO STANDARD

• Saldatrice Spotter 9900
• Carrello di trasporto
• Braccio con estensione regolabile e bilanciatore EW-5 L = 1,5 m 3-5 kg
• Cavo L = 2 m con pinze pneumatiche tipo X
• Martello cinetico per impugnatura (pistola) per rondelle triangolari
• Martello cinetico con gancio per filo ondulato o rondelle tonde e diritte
• Martello cinetico con ventosa pneumatica a vuoto
• Elettrodi di carbonio 2 pz.

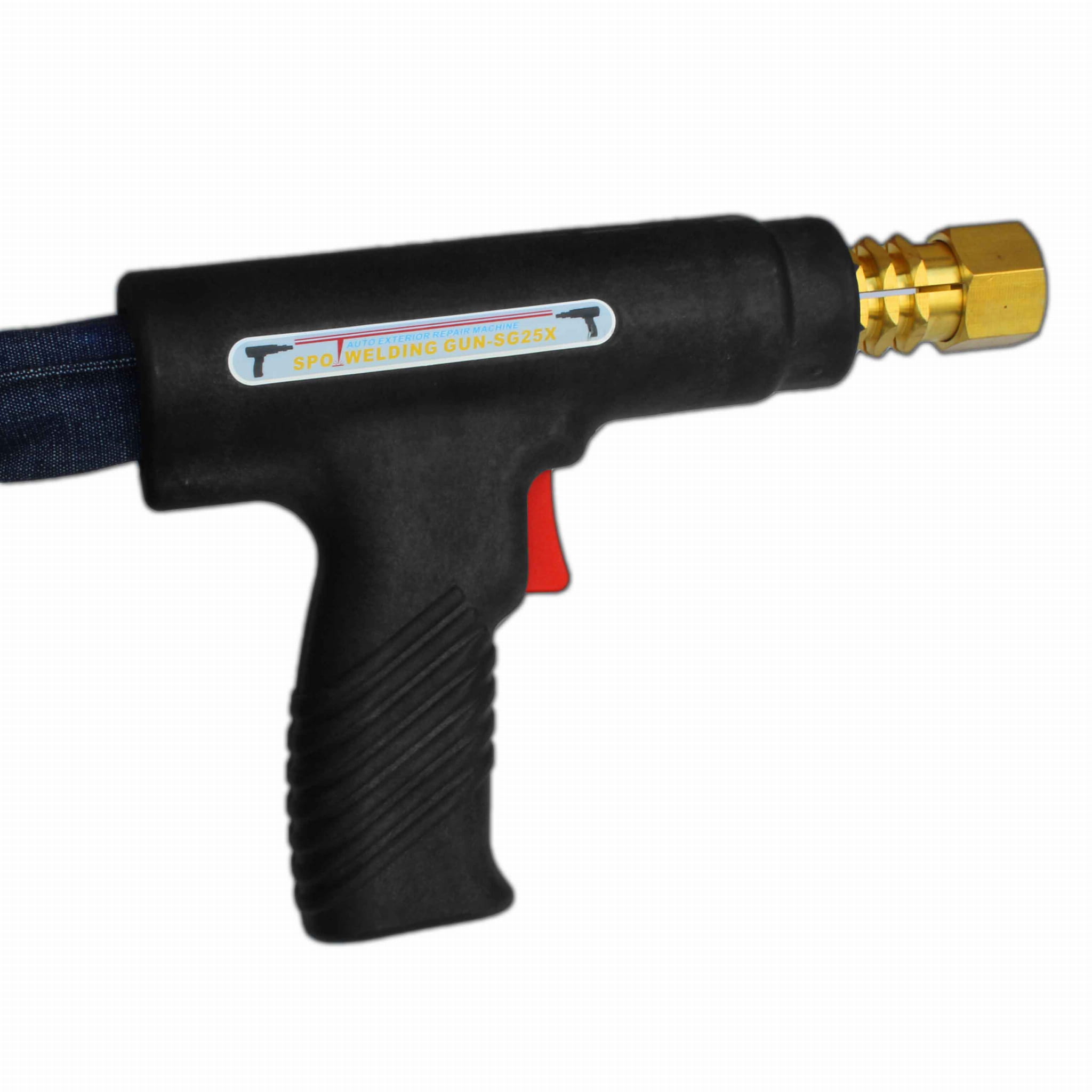

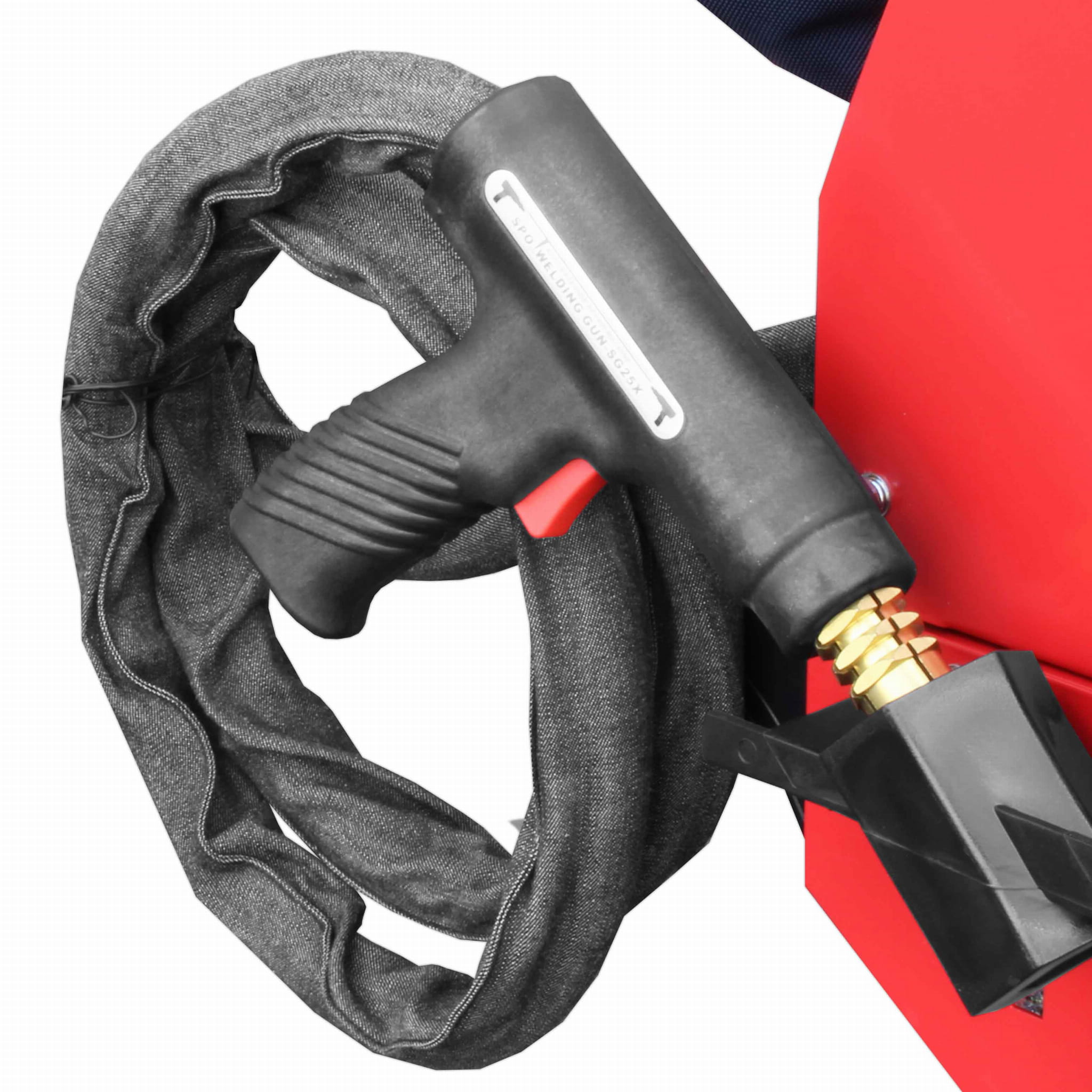

• Cavo di lavoro con impugnatura (pistola) 2,2 m
• Cavo di alimentazione da 2,5 m
• Cavo di terra con un terminale di terra di 2 m
• Impugnatura per saldatura a pettine a 6 dita

EQUIPAGGIAMENTO AGGIUNTIVO

• Rondelle tonde da 12 mm: 30 pz.
• Rondelle triangolari: 5 pz.
• Rondelle dritte: 10 pz.
• Rondelle ritorte diritte: 10 pz.
• Vite M5 L = 16 mm: 20 pz.
• Vite M6 L = 16 mm: 20 pz.
• Filo ondulato L = 300 mm: 10 pz.
• Elettrodo a vite
• Elettrodo per rondelle tonde
• Elettrodo per rondelle diritte
• Elettrodo per frantumare irregolarità (creato dopo aver rimosso il foglio)
• Elettrodo bilaterale per filo ondulato e per saldatura a punti
• Portaelettrodo per filo ondulato
• Supporto per rondelle triangolari
• La fine della messa
• Cassetta degli attrezzi per materiali di consumo

La saldatrice SPOTTER 9900 controllata da microprocessore è stata progettata per la lavorazione della lamiera:

• Sotto forma di saldatura unilaterale,
• Estrazione (mediante saldatura di elementi di varie forme),
• Taglio e riscaldamento con elettrodo di carbonio.

Il saldatore ha la memoria delle ultime impostazioni, la funzione pulsata necessaria per la saldatura delle lamiere zincate e la funzione di saldatura delle lamiere HSS.

Il display grafico LCD sensibile al tocco permette di selezionare una delle 10 modalità di funzionamento con la loro regolazione in modo intuitivo:

• Parametri di saldatura (tempo, corrente, tipo di impulso)
• Materiale da saldare selezionabile: acciaio al carbonio / zincato / acciaio inossidabile
• Selezione selettiva dello spessore del materiale saldato (0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm / 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm)
• Indicatore della temperatura della saldatrice

La regolazione dei parametri di funzionamento può essere eseguita in parallelo sul touch screen o con i pulsanti sul pannello frontale. C'è anche un indicatore della pressione dell'aria compressa sul pannello frontale.

La saldatrice trova largo impiego sia nelle officine che effettuano riparazioni professionali di lamiere per l'industria automobilistica che nell'industria.

DATI TECNICI:

• Codice: 106 133
• Tipo di dispositivo: SPOTTER 9900
• Tensione di alimentazione [V]: 400
• Potenza della corrente di alimentazione [kVA]: 22,8
• Corrente di alimentazione [A]: 20-125
• Corrente di saldatura [A]: 11000
• Tensione di saldatura [V]: 1-15,5
• Regolazione del tempo di saldatura [ms]: 0-9900
• Massimo spessore del materiale saldato [mm]: 4 + 4
• Classe di protezione [IP]: 21
• Le dimensioni della saldatrice [cm]: 62x55x136
• Dimensioni della saldatrice con carrello [cm]: 140x55x198
• Peso della saldatrice [kg]: 92

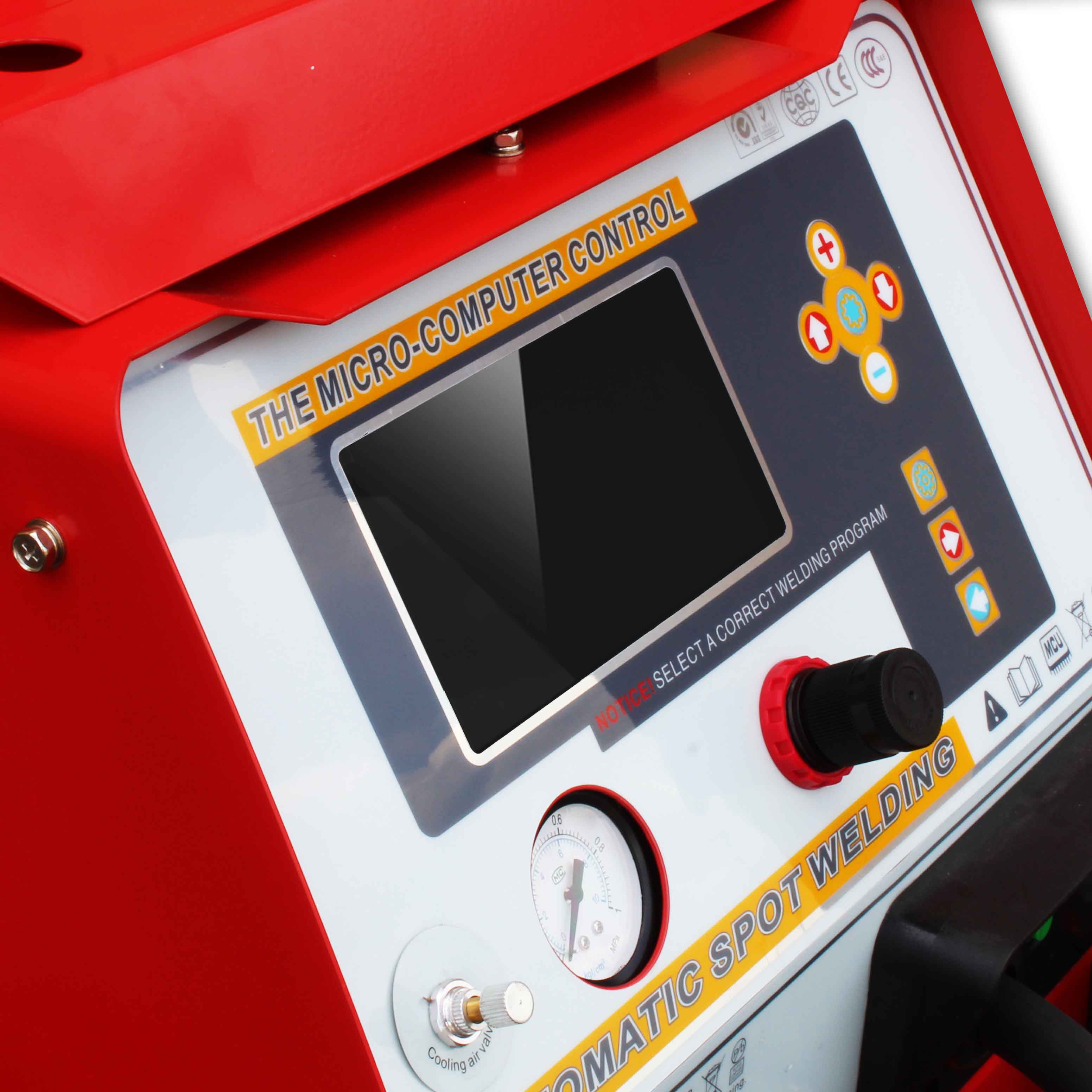

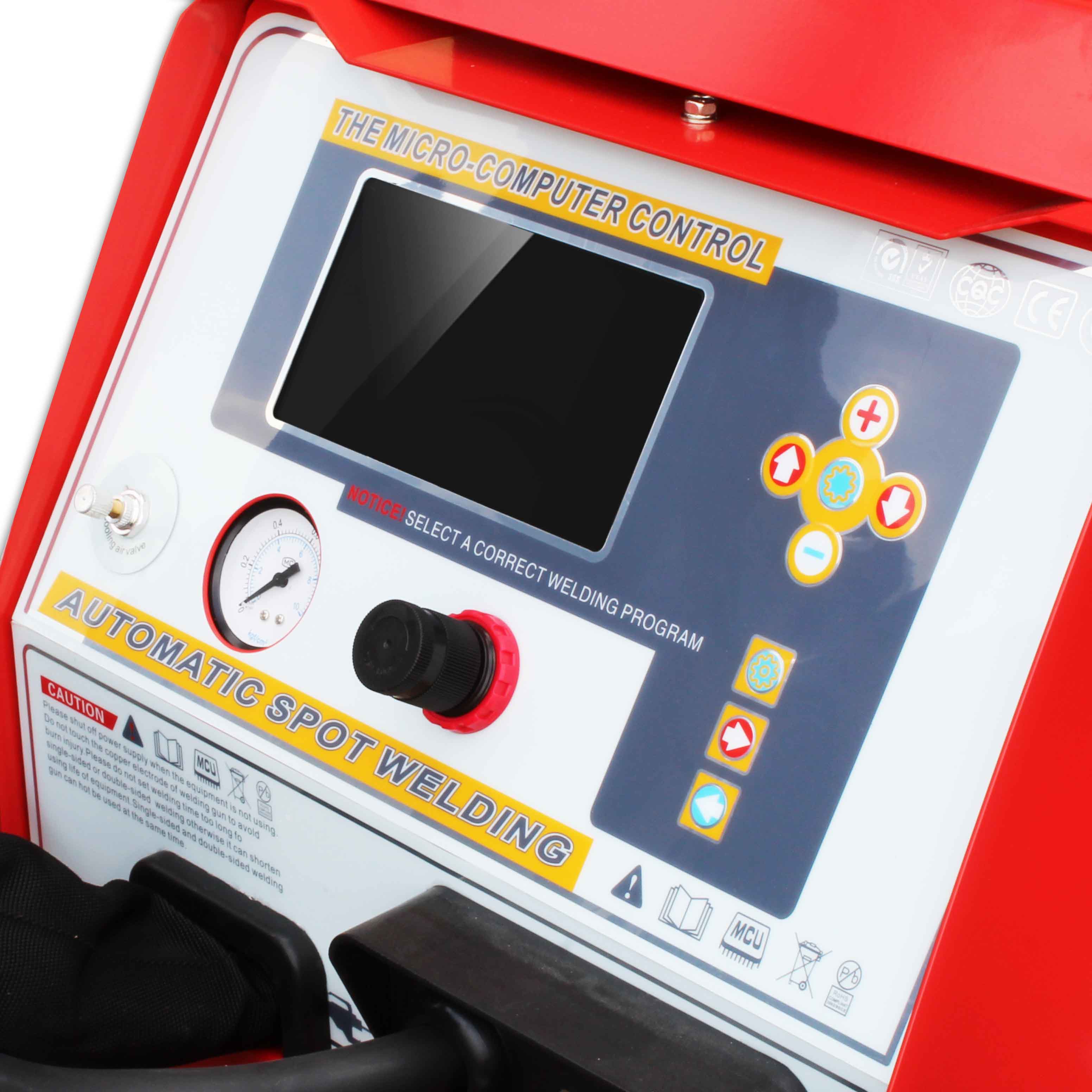

PANNELLO DI CONTROLLO:

1. Touch screen a colori da 7”.
2. Pulsanti "su" e "giù" per selezionare il parametro di saldatura nella modalità di funzionamento selezionata.
3. Pulsanti "più" e "meno" per regolare il valore del parametro di saldatura selezionato nella modalità di funzionamento selezionata.
4. Pulsante per accettare la modalità di saldatura selezionata.
5. Pulsanti "sinistra" e "destra" per selezionare la modalità di saldatura
6. Manopola di regolazione della pressione per pinze pneumatiche con protezione contro cambi accidentali.
7. Manometro.

MODALITÀ DI FUNZIONAMENTO:

01 Rondelle tonde di saldatura elettrodo + elemento saldato - regolazione corrente: 30-100%.

02 Saldare le rondelle - regolazione tempi: 0-9900 ms percussore triangolare con maniglia + rondella triangolare

03 Saldatura dell'elettrodo a filo ondulato + filo ondulato.

04 Saldatura ad elettrodo unilaterale di lamiere.

05 Saldare lamiere con sovrapposizione degli elettrodi - regolazione attuale 30-100, nessuna regolazione del tempo - FFF sul display - il tempo dipende solo dal momento in cui viene premuto il grilletto della pistola).

06 Portaelettrodo in carbonio per tempra turbocompressore + elettrodo in carbonio.

07 Rivetti a saldare elettrodo + elemento a saldare - regolazione della corrente: 30-100% regolazione del tempo: 0-9900 ms.

08 Disuniformità di spremitura, elettrodo - regolazione corrente 30-100, nessuna regolazione del tempo - FFF sul display - il tempo dipende solo dal momento in cui viene premuto il grilletto della pistola).

09 Saldatura bilaterale, pinza pneumatica (bracci + elettrodi), regolazione corrente: 30-100%, regolazione tempo: 0-9900 ms

10 Elettrodo a rondelle diritte per saldatura + elemento saldato.

LIVELLO DI SICUREZZA

L'IP definisce il grado di resistenza del dispositivo all'ingresso di contaminanti solidi e dell'acqua. IP21 significa che il dispositivo è adatto per funzionare in ambienti chiusi.

RISCALDARE LE ESTREMITÀ

Modalità di funzionamento (1/7/10) collegando l'estremità del cavo di massa al materiale da saldare sul pannello di controllo, selezionare l'icona della modalità appropriata e quindi impostare i parametri di funzionamento.

Posizionare la pistola nel punto selezionato e premere il grilletto per saldare la punta. Riparare la superficie utilizzando un punzone di derivazione con un gancio o un altro strumento (ad es. Quick-estrattore). Dopo la riparazione, ruotare il tampone con il gancio di circa 90° per staccare la rondella.

SALDATURA DI LAMIERE SU UN LATO

Modalità di funzionamento (4) attaccando l'estremità del cavo del pezzo al materiale da saldare, utilizzare la chiave di montaggio per posizionare l'elettrodo per la saldatura su un lato nella pistola. Sul pannello di controllo, selezionare la modalità e quindi impostare i parametri di funzionamento.

In caso di disuniformità di spremitura derivanti dall'asportazione della lamiera nella pistola, posizionare l'elettrodo per la disuniformità di spremitura nella pistola, quindi selezionare (8) sul pannello, quindi impostare i parametri di funzionamento ed iniziare a saldare come sopra. Il tempo di saldatura è per il tempo in cui viene premuto il grilletto della pistola.

SALDATURA DEL FILO CORRUGATO

Modalità operativa (3) attaccando l'estremità del cavo del pezzo da saldare al materiale da saldare, utilizzare la chiave di montaggio per posizionare l'elettrodo per il filo ondulato nella pistola. Selezionare la modalità sul pannello e quindi impostare i parametri per il riscaldamento del filo.

Posizionare la pistola nella rientranza del filo ondulato e premere l'elettrodo contro il filo con un angolo di 90°. Premere il grilletto della pistola per riscaldare il filo in superficie. Quindi riparare la superficie utilizzando un pettine o un punzone con un gancio. Dopo la riparazione, rimuovere il filo dalla superficie.

FRANTUMAZIONE-RISCALDAMENTO-DISCESA

Modalità di funzionamento (6) fissando l'estremità del cavo di massa al materiale da saldare, posizionare il supporto per l'elettrodo di carbonio e l'elettrodo di carbonio nella pistola. Sul pannello, selezionare la modalità e impostare i parametri di funzionamento. Il tempo di saldatura è per il tempo in cui viene premuto il grilletto della pistola.

Toccare l'estremità dell'elettrodo di carbonio e azionare la pistola. Al termine, raffreddare la superficie con un panno umido o aria compressa. La superficie riscaldata ritorna nella sua posizione originale quando crolla (sconvolgendo). Nel caso di taglio del materiale, procedere come sopra tranne che tenendo l'elettrodo in posizione verticale al taglio.

LAVORARE CON UN PUNZONE CON VENTOSA PNEUMATICA SOTTOVUOTO

Possiamo anche utilizzare un punzone con ventosa pneumatica sottovuoto per estrarre la lamiera. Per fare ciò, collegare l'aria compressa al punzone con una ventosa a vuoto, applicarla sulla superficie di riparazione e svitare la valvola situata sul punzone. Usando un punzone, estrarre il materiale. Dopo aver terminato la lavorazione, chiudere la valvola a sfera.

SALDATURA BIFACCIALE CON TACCHETTI CON PINZA PNEUMATICA

La regolazione della forza della pinza deve essere regolata con la manopola sul pannello frontale (6). La manopola è protetta contro la variazione accidentale del valore.

La pressione dell'aria compressa deve essere impostata nell'intervallo tra 6 e 8 bar, a seconda della forza di chiusura che si vuole ottenere: pressione inferiore - forza di chiusura inferiore, pressione maggiore - forza di chiusura maggiore.

Premere il pulsante verde più vicino sulla pinza per bloccare gli elettrodi sulle parti da saldare, quindi premere il secondo pulsante verde più lontano per saldare. Dopo la saldatura, le pinze si allontanano spontaneamente dagli elementi saldati.

VERSATILITÀ DI APPLICAZIONE

La saldatrice può gestire la saldatura e il tiro su un lato, nonché il taglio di vari elementi di carrozzerie

EFFICIENZA

La tecnologia e il display moderni garantiscono un'impostazione dei parametri rapida e precisa.

COMFORT DI LAVORO

Il display intuitivo che consente di selezionare la modalità di funzionamento, così come gli interruttori di regolazione del tempo di saldatura e della corrente consentono di selezionare i parametri in base alle proprie esigenze.

SICUREZZA

Il dispositivo è protetto da un sistema di protezione contro il surriscaldamento che interrompe il circuito del dispositivo quando viene rilevato un problema. Dopo alcuni minuti, il dispositivo si raffredda ad una temperatura che ne consente la riaccensione automatica.

TRASPORTO E MOBILITÀ

Il carrello di trasporto consente di spostare liberamente lo spotter in qualsiasi luogo.
