Weldman TORNADO TIG 210 AC/DC PULS HF - kit di saldatura n.4

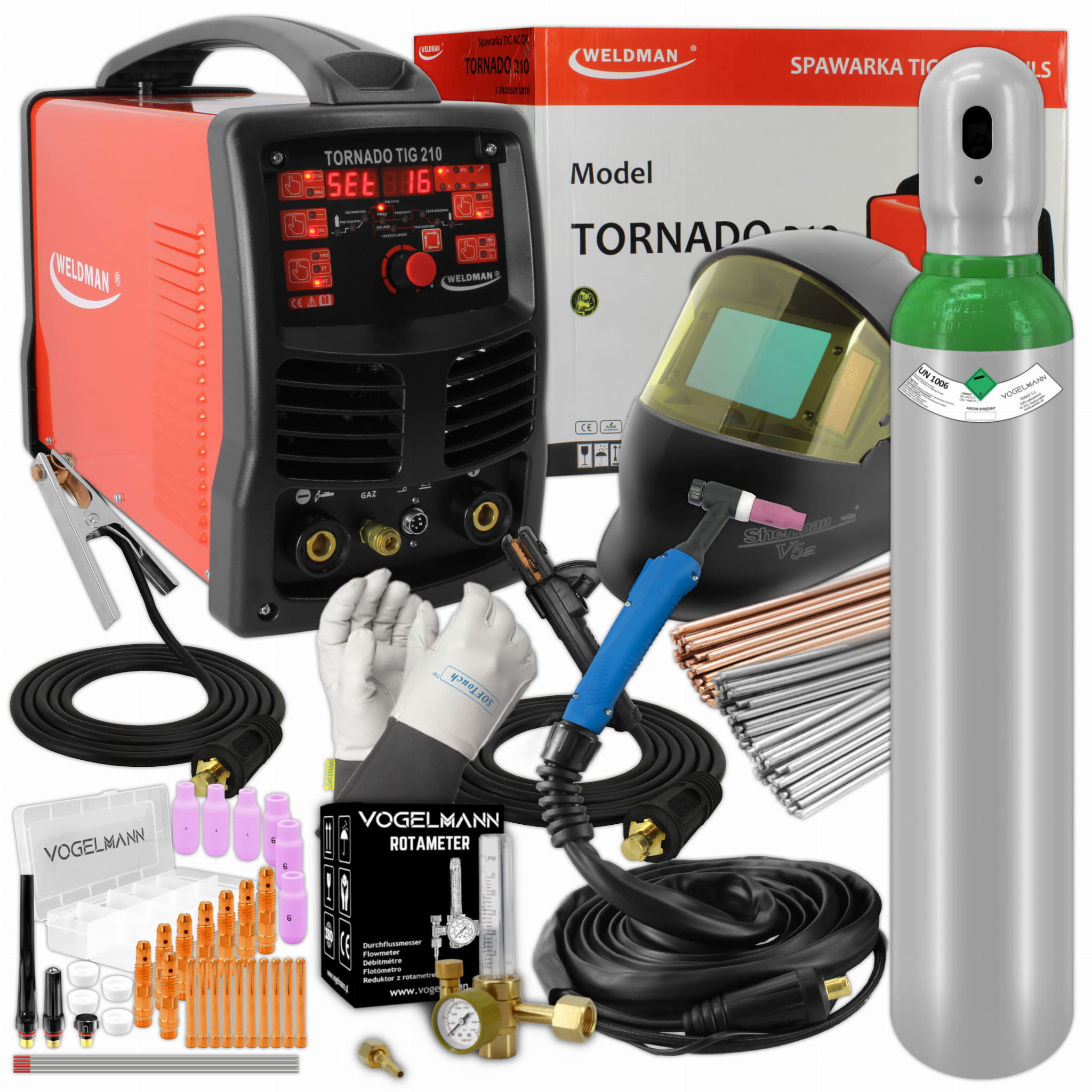

WELDMAN® TORNADO TIG 210 AC/DC - KIT DI SALDATURA N. 4

Marchio : WELDMAN | Metodi di saldatura: TIG AC / DC, MMA | Alimentazione: 230V | Corrente di saldatura: 200A | Efficienza: 60% |

EQUIPAGGIAMENTO STANDARD

• Saldatore Weldman® Tornado 210 AC / DC puls
• Supporto per saldatura T-26 / 4m
• Cavo di massa da 2 m
• Cavo per elettrodi da 2 m
• Parti consumabili dell'impugnatura (ugelli - 2 pezzi, manicotti - 2 pezzi e un tappo lungo)
• Manuale d'uso
• Certificato di garanzia

EQUIPAGGIAMENTO AGGIUNTIVO

• Elmetto per saldatura Sherman V5a
• Bombola Vogelmann Argon 8l 150 bar
• Riduttore di gas rotametro Vogelmann
• Weldas 10-1004L Guanti per saldatura taglia - L
• Consumabili mandrino Vogelmann - 36 articoli
• Filo inossidabile TIG 308LSI 1,6 mm 1 kg
• Filo TIG 12.64 1.6mm 1kg
• Vogelmann TIG Alluminio ER5183 1 kg 1,6 mm 500 mm

Progettata secondo la moderna tecnologia IGBT, la saldatrice inverter TORNADO TIG 210 è progettata per la saldatura con diversi metodi.

Loro sono:

• TIG AC
• TIG AC PULSE
• TIG DC
• TIG DC PULSE
• Metodo di saldatura MMA con elettrodi rivestiti (DC)

La saldatrice inverter TORNADO TIG 210 AC / DC è perfetta per saldare tutti i tipi di metalli, compreso l'alluminio.

Ciò che distingue questo prodotto è il buon funzionamento dell'accensione dell'arco senza contatto (TIG HF) sia in modalità a 2 fasi che a 4 fasi.

Il dispositivo può essere controllato anche dall'esterno.

HF

Saldatura con elettrodo di tungsteno in uno schermo di gas inerte con arco pilota (senza contatto)

MODALITÀ DI FUNZIONAMENTO 2T / 4T

Nella modalità a due tatti, premendo l'interruttore nell'impugnatura dell'impugnatura si accenderà lo ionizzatore e si accenderà l'arco. La saldatura viene eseguita con l'interruttore premuto. Il rilascio dell'interruttore interromperà la saldatura. Nella modalità quattro tempi, premendo l'interruttore nell'impugnatura dell'impugnatura si accenderà lo ionizzatore e verrà innescato l'arco, quindi rilasciare l'interruttore e iniziare a saldare con l'interruttore rilasciato. Premendo nuovamente l'interruttore si interromperà la saldatura.

TECNOLOGIA IGBT

La base per la costruzione del sistema di conversione dell'energia elettrica della saldatrice sono sistemi elettronici realizzati in tecnologia IGBT che consentono il funzionamento nella gamma di frequenza superiore a 200 kHz

TEMPO DI PREFLUSSO GAS (PRE GAS)

Il tempo trascorso dalla pressione del pulsante nell'impugnatura dell'impugnatura al momento in cui viene innescato l'arco. Tipicamente dovrebbe essere più lungo di 0,5 secondi per fornire il gas di protezione all'uscita dell'ugello della torcia. per coprire il punto di partenza della saldatura e l'elettrodo di tungsteno. Nel caso di una linea di alimentazione del gas più lunga dalla bombola, il tempo di preflusso dovrebbe essere più lungo.

CORRENTE INIZIALE

La corrente che appare nel circuito dopo aver premuto il pulsante nella maniglia della maniglia. Maggiore è la corrente di avviamento, più facile è innescare l'arco. Tuttavia, durante la saldatura di lamiere sottili, una corrente di avviamento troppo alta può portare al burnout. In alcune modalità di saldatura, la corrente non aumenta per riscaldare il pezzo.

CORRENTE DI BASE

La corrente responsabile del mantenimento del processo di saldatura, il valore inferiore dell'impulso di corrente. Facilita il controllo della quantità di calore introdotta nel materiale.

ORA DI ALZARSI

Tempo in cui la corrente di saldatura sale dalla corrente di avviamento al valore di corrente di saldatura impostato.

FREQUENZA IMPULSI

La frequenza con cui il valore dell'impulso di corrente cambia tra la corrente di saldatura e la corrente di base.

LARGHEZZA DI IMPULSO

La durata dell'impulso consente di regolare la profondità di penetrazione. Aumentando la larghezza aumenta la profondità di penetrazione, riducendo la quantità di calore introdotto nel materiale, riducendo il rischio di bruciare attraverso fogli più sottili o componenti più piccoli.

TEMPO INATTIVO

Tempo per la discesa della corrente di saldatura dal valore impostato a zero o al valore della corrente di cratere.

TEMPO FLUSSO GAS (POST GAS)

Il tempo dall'estinzione dell'arco alla chiusura della valvola del gas. schermare il bagno di saldatura solidificante dall'aria e raffreddare l'elettrodo di tungsteno. Un tempo di postflusso troppo breve può provocare l'ossidazione della saldatura. Quando si salda in modalità TIG AC (corrente alternata), questo tempo dovrebbe essere più lungo.

FREQUENZA CORRENTE AC

Utile nella saldatura dell'alluminio. Maggiore è la frequenza, migliore è la qualità della saldatura, migliore è la focalizzazione dell'arco

BILANCIAMENTO AC

Il rapporto tra la durata della fase positiva e quella negativa. Diminuendo il bilanciamento si introduce più calore nel materiale, risultando in una saldatura più stretta e una penetrazione più profonda, riducendo il carico termico sull'elettrodo di tungsteno. L'aumento del bilanciamento introduce meno calore nel materiale, con conseguente migliore pulizia, un'ampia saldatura e una fusione più superficiale, tuttavia, sollecita in modo significativo l'elettrodo di tungsteno.

PARAMETRI GENERALI

• Tensione di alimentazione: 230V / 50Hz
• Protezione di alimentazione: 20A
• Corrente di alimentazione MAX TIG: 20A | MMA: 33A
• La corrente è alimentata da EFF. TIG: 16A | MMA: 26A
• Tensione inattiva: 65 V.

PARAMETRI DI SALDATURA TIG 10-200 A.

• Efficienza (a 40 ° C) 60% || 100%
• Corrente di saldatura: 210 A || 163A
• Tensione di saldatura: 18,4 V || 16.5V

PARAMETRI DI SALDATURA MMA 10-200 A.

• Efficienza (a 40 ° C) 60% || 100%
• Corrente di saldatura: 210 A || 163A
• Tensione di saldatura: 28,4 V || 26.5V
• Accensione dell'arco: HF
• Diametro elettrodo: 1,0 - 4,0 mm
• Ventilatore
• Classe di isolamento: IP 21
• Grado di sicurezza: F.
• Dimensioni: 490 x 240 x 400 mm
• Peso: 17 kg

PARAMETRI TIG

• Funzione PRE GAS: 0,1-1 s
• Corrente di avviamento: 10-210 A.
• Tempo di salita corrente di saldatura: 0-15 s
• Corrente di saldatura: 10-210 A.
• Corrente di base dell'impulso: 5-95%
• Larghezza dell'impulso (bilanciamento): 5-95%
• Frequenza degli impulsi: 0,5-200 Hz
• Tempo di discesa: 0-15 s.
• Corrente finale: 10-210 A
• Funzione POST GAS: 1-10 sec.
• Frequenza in AC: 40-200 Hz
• Saldo in AC - 10-90%

PROTEZIONE CONTRO IL SURRISCALDAMENTO

Il dispositivo dispone di un sensore di protezione termica integrato. In caso di surriscaldamento, il dispositivo si spegnerà automaticamente. In caso di attivazione del meccanismo di sovraccarico, attendere 15 minuti. per raffreddare il dispositivo. Trascorso questo tempo, la corrente di saldatura dovrebbe essere ridotta e si possono iniziare ulteriori lavori.

CICLO DI LAVORO

Il ciclo di lavoro si basa su un periodo di 10 minuti. Il ciclo di lavoro del 60% significa che dopo 6 minuti di funzionamento del dispositivo è necessaria una pausa di 4 minuti. Il ciclo di lavoro del 100% significa che il dispositivo può funzionare continuamente senza interruzioni.

MMA

Possibilità di saldatura MMA

VRD

Un sistema di riduzione della tensione progettato per disattivare l'alimentazione entro pochi millisecondi al termine della saldatura. Questa funzione è anche responsabile della riduzione della tensione sull'elettrodo a bastoncino a un livello sicuro.

PORTA TIG

• Tipo di impugnatura T-26
• Portata massima di corrente di 200 A.
• Raffreddamento a gas
• Portata gas 10-20 l / min
• Accensione dell'arco Senza contatto (HF)
• Lunghezza 4 m
